LUPHOScan SL 是大批量測量小透鏡的很好的選擇，該系統的主要優勢包括非常快的測量速度及其測量透鏡幾何特征的能力。它可以測量光學表面和幾何特征，如扣合面（坎合面）的圓度、平面鏡片的平面度以及光學表面與這些特征的相對位置等。
QQ在線咨詢聯系方式公司電話：86(21)50473900
LUPHOScan SL |
|

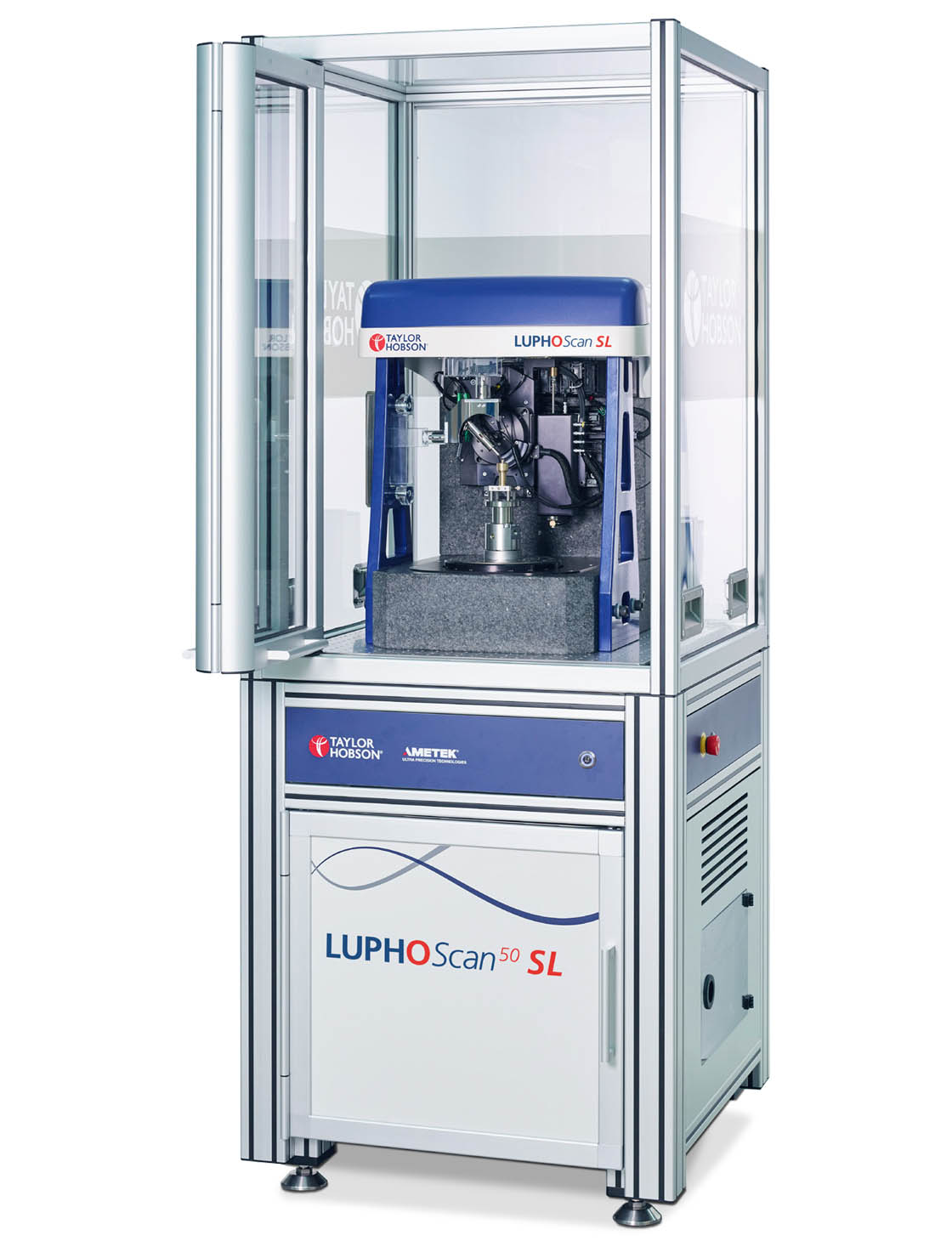

基于行業標準LUPHOScan平臺 隆重推出的LUPHOScan SL采用了新的探頭技術，可提高測量靈活性，并實現＜60秒的快速測量時間。 LUPHOScan SL是大批量生產小透鏡的理想選擇，該系統的主要優點包括非?？斓臏y(cè)量速度和測量幾何透鏡特征的能力。 設計和生產方面的優勢。 ● 很高、可重復的精度 ≤ 30 nm PV值（3σ） ● 市面上很好的穩定性 Power值變化量 < ± 15 nm（3σ） PV值 變化量 < ± 1.5 nm（3σ） ● 分析幾何特征 例如扣合面（坎合面）相對于彼此的或光學表面的空間位置以及邊緣直徑 ● 薄型透明基板基底 厚度低至 100 μm ● 真正三維的快速測量 < 120 秒 - 光學表面和幾何特征 * < 60 秒 - 僅限光學表面 ** |
 |
|

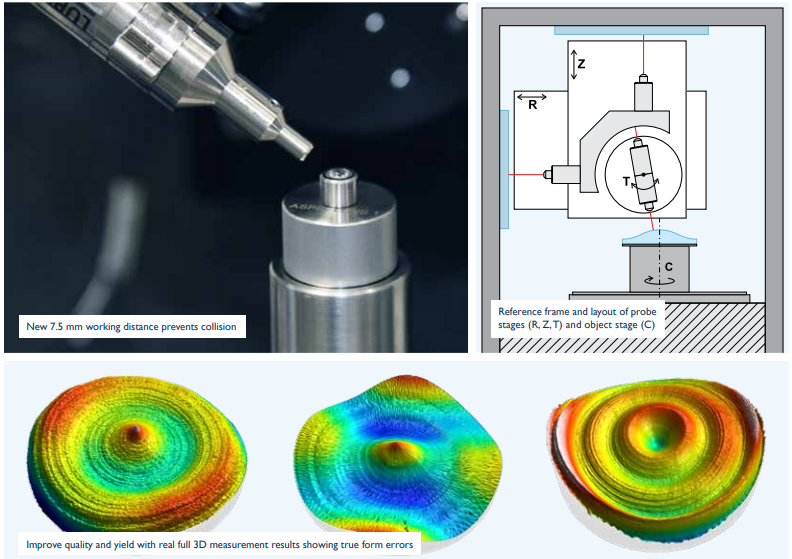

測量原理 在測量過程中，探頭對被測物體的整個表面執行螺旋掃描，并生成高密度3D數據。 通過使用空氣軸承主軸旋轉物體來實現掃描，同時使用線性平臺使傳感器徑向和軸向移動。 旋轉平臺使傳感器垂直于物體表面。 移動平臺的布局提供了很高的靈活性，即使對于不常見的表面形狀（包括陡峭的坡度或帶有拐點的輪廓）也是如此。 * 如平坦表面、扣合面（坎合面）和邊緣直徑。 ** 取決于幾何形狀和橫向分辨率。 |
 |
|

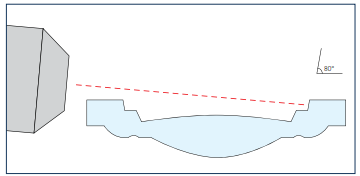

優化的LUPHOScan探針。 LUPHOScan SL上使用的新探針技術帶來了更多好處，包括增加了7.5 mm的工作距離。 這樣就可以測量鏡片模具和模制鏡片上的復雜幾何特征，例如： ?可以測量互鎖，而探頭和基板之間不會發生碰撞。 ?增加了進入陡峭凹面光學表面的機會。 |
 |
鏡頭形式計量 |
|

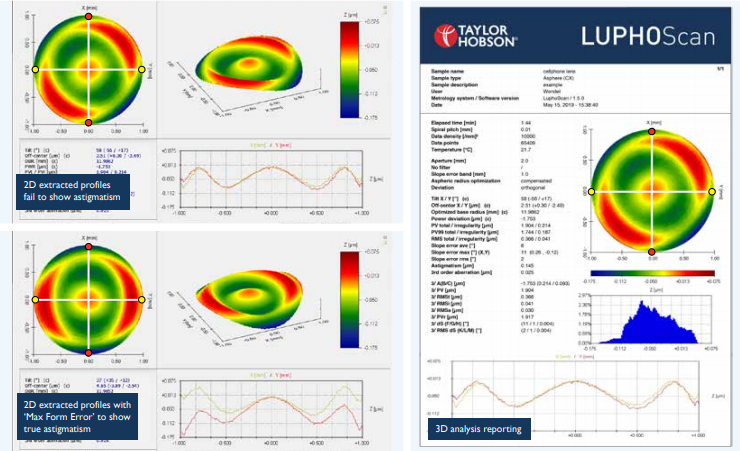

具有“*大表格錯誤”功能的2D提取配置文件。 可以自動優化形狀誤差結果，以輸出零件上存在的*大形狀誤差。 只有真正的3D測量才能提供此級別的格式錯誤信息。 所示示例表明，相同的3D格式錯誤會產生兩個完全不同的2D格式錯誤。 |
使用3D表面進行3D測量，以進行深度報告。 可以輸出測量結果，顯示帶有3D選項的完整表面形狀誤差，包括提取的2D輪廓。 ● 符合ISO的分析結果（ISO 10110）。 ● 自動導出結果，以進行質量控制和追溯。 ● 以通用格式導出3D測量表面以改進過程。 ● 設置通過/失敗標準，以方便過程控制。 |
先進的鏡頭計量 |
|

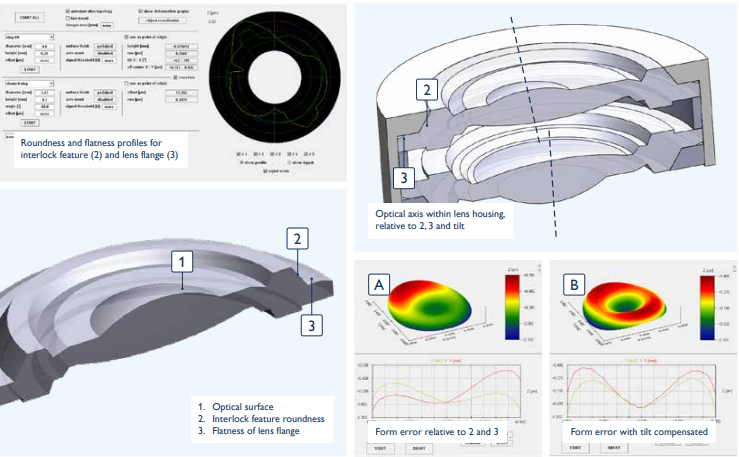

快速測量和分析光學表面和幾何特征。 測量光學表面和幾何特征，例如互鎖表面的圓度，平面透鏡表面的平坦度以及光學表面相對于這些特征的位置。 光學表面偏離中心并相對于互鎖特征位置和鏡頭法蘭傾斜。 分析結果（A）顯示了光學表面相對于聯鎖和透鏡法蘭的透鏡形狀誤差。 結果突出顯示了實際形狀誤差，如果將透鏡放入組件中并相對于這些特征對齊，則會看到該形狀誤差。 光學表面（B）顯示傾斜補償?shù)男螤钫`差 |
 |
