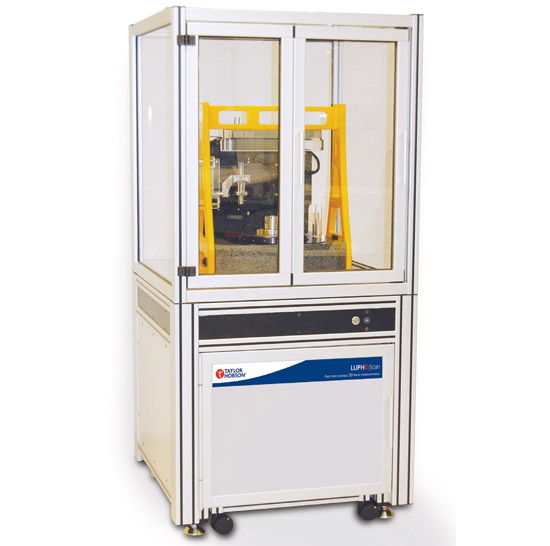

LuphoScan SD

LUPHOScan SD被設計用于對非球面透鏡、球面、平面和輕微自由曲面等旋轉對稱表面（光學器件）進行高精密非接觸式三維表面形狀測量。該輪廓儀的主要優點包括測量速度快，對一些特別的表面形狀（如平頂或帶有拐點的輪廓）具有高度靈活性。
LUPHOScan SD有各種尺寸和硬件配置。平臺尺寸決定了可以測量的*大物體直徑，*大可測直徑為 120、260、420和600 mm。

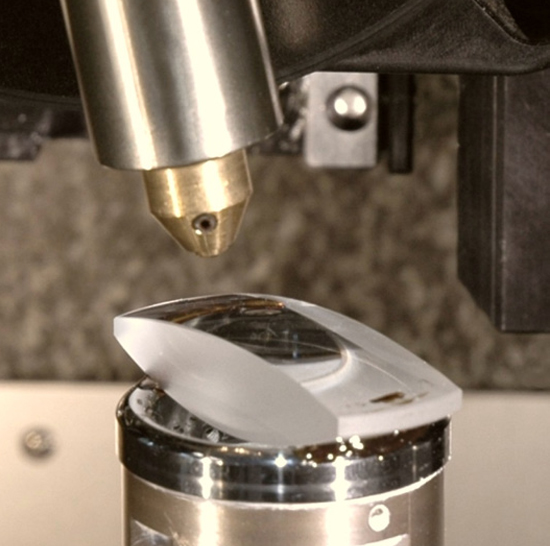

	LuphoScan SD測量平臺是一款基于多波長干涉技術（MWLI®）的干涉式掃描測量系統。它專為旋轉對稱表面的精密非接觸式3D形狀測量而設計，例如非球面光學透鏡。

LuphoScan平臺能夠輕松進行非球面、球面、平面和自由曲面的測量。該儀器的主要特性包括高速測量、特別表面的高靈活度測量 (例如；拐點的輪廓或平坦的尖點), *大物體直徑可達420 mm。因為采用多波長干涉技術（MWLI®）傳感器技術，因此能夠掃描各種表面類型如透明材料、金屬部件和研磨表面。

LuphoScan SD系統能夠為高質量的光學表面3D形狀測量提供很好的效益

● 對任何旋轉對稱的表面的深入分析
非球面，球體，平面和輕微的自由形狀。
● 很高的、可重復精度
 ≤ ± 50 nm
● 可測量任何材料  - 透明、鏡面、不透明、拋光、研磨
● 大球面的偏離
不受限制，例如 可以測量薄餅或鷗翼表面以及帶有拐點的輪廓。
● 陡坡
高達90°（即半球的測量）。
● 高度靈活*
測量分段表面，環形光學器件，矩形表面，具有衍射結構的表面，軸錐。
● 完整的鏡頭表征*
鏡頭厚度，楔形誤差，偏心誤差，鏡頭安裝位置。
● 直徑 -  20mm、260mm 或 420mm
● 快速的測量速度
例如。 1:58分（?= 30毫米，大鵬= 60毫米，100點/ mm2），
或5:29分鐘（?= 130毫米，Roc = 150毫米，50點/ mm2）。
使用LuphoSwap擴展功能完成對光學部件形狀誤差特性的測量

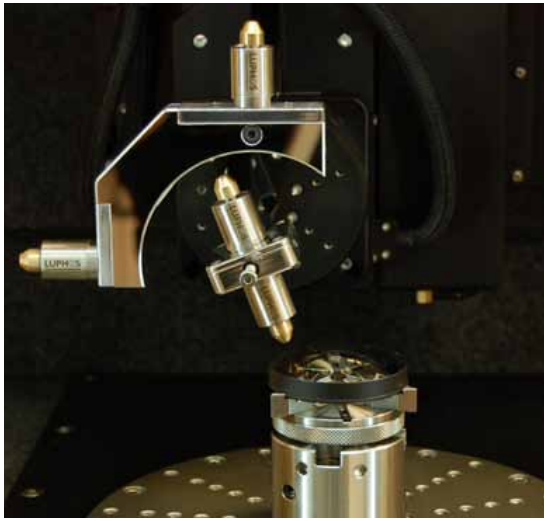

LuphoScan 260和LuphoScan 420測量平臺可以應用LuphoSwap的擴展功能，來對透鏡兩個表面的所有特征進行連續的測量。一個特別的測量概念能夠?qū)蓚€表面的測量結果相關聯起來。這個概念就是在測量形狀誤差的同時，LuphoSwap能夠確定透鏡兩側表面的精確的厚度、楔形度和偏心度誤差以及旋轉定位。此外，還能夠確定透鏡底座位置。這個強大的軟件工具功能來自于LuphoSmart傳感器技術，一個概念模式，以及額外的（跳動）基準傳感器。
