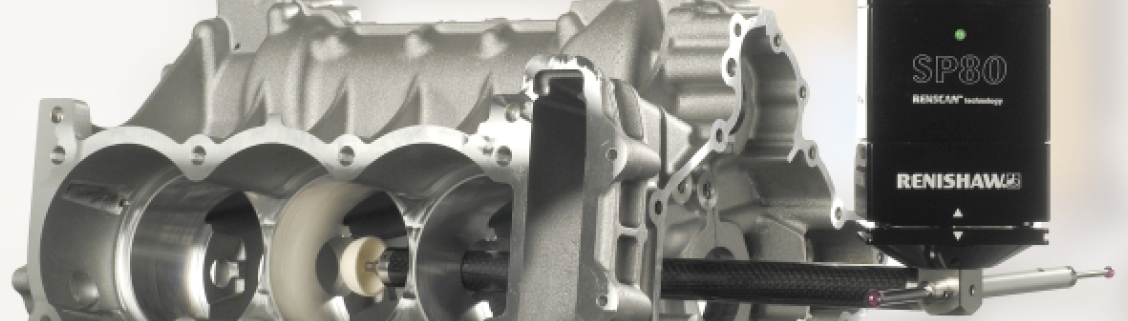

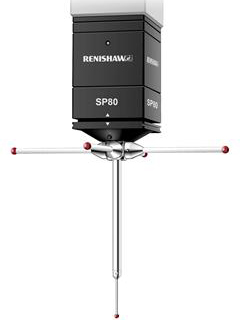

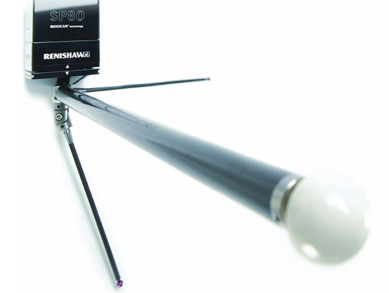

SP80軸套式安裝掃描測頭采用數字刻度和讀數頭技術,加上雷尼紹創新的分離光學測量原理,即使配用長測針也能夠提供卓越的掃描性能。 通過搭配長達1000 mm,重500 g的測針(包括不受平衡影響的星形配置),SP80可以測觸工件較深部位。雷尼紹的M5測針用于配合SP80使用,以確保其達到非常好的性能。 |
|
系統主要優點:● 使用能提供0.02 μm分辨率的數字讀數頭,實現*高精度掃描● 可配用長達1000 mm,重500 g(不平衡)的大直徑/偏重測針 ● 由于測頭內的低懸浮質量,可實現快速動態響應 ● 可重復測針交換,方便快速、靈活檢測工件 |
優異的性能,可靈活使用測針 |
可分離的測針吸盤允許測針配置之間快速、可重復交換,從而避免了重新標定,很大提高了生產效率,并為應用匹配非常好的解決方案。 |
快速測針交換,很大限度提高生產效率 |
測針交換的靈活性是雷尼紹測頭設計的關鍵部分。SP80使用模塊交換架系統 (MRS2),可與其他掃描測頭(REVO、SP25M和SP600)以及ACR3自動交換架兼容。 用于SP80 (SCP80) 的多測頭交換端口可連接在MRS2橫梁上的任意所選位置,具體取決于您的應用中采用的測針組合的空間要求。 |
|
SP80測針交換系統套裝1(600mm橫梁規格) |
||
描述 |
數量 |
質量(Kg) |
|
MRS套裝 #2 |
1 |
3.5 |
|
SH80 |
1 |
0.24 |
|
SCP80 |
2 |
2.1 |
|
支架板(輔助板) |
1 |
8 |
|
ACR3緊固螺釘 |
1 |
0.05 |
|
質量(Kg) |
13.89 |
||
SP80測針交換系統套裝2(1000mm橫梁規格) |
|||
描述 |
數量 |
質量(Kg) |
|
MRS套裝 #3 |
1 |
3.7 |
|
SH80 |
3 |
0.48 |
|
SCP80 |
4 |
4.2 |
|
支架板(輔助板) |
1 |
8 |
|
ACR3緊固螺釘 |
1 |
0.05 |
|
質量(Kg) |
16.43 |
套裝配置
SP80主裝置 |
||
描述 |
質量(Kg) |
備注 |
SP80測頭套件#1 |
2.6 |
一個SP80主裝置,SH80,KM80,和φ8x60mm測針 |
SP80部件 |
||
描述 |
質量(Kg) |
數量 |
SP80適配器 |
0.3 |
1 |
SP80測頭電纜 |
0.1 |
1 |
SP80 EXT電纜 |
0.2 |
1 |
IU 80 |
0.51 |
1 |
SP80電源箱 |
1 |
1 |
OPT200S-MPP2 |
0.2 |
1 |
OPT200附件 |
0.4 |
1 |
Control ROM(主機) |
0.01 |
1 |
Control ROM(可選) |
0.01 |
1 |
質量(Kg)) |
3.73 |
