雷尼紹是世界*先的工程科技公司之一，在精密測量和醫療保健領域擁有專業技術。公司向眾多行業和領域提供產品和服務 — 從飛機引擎、風力渦輪發電機制造，到口腔和腦外科醫療設備等。此外，它還在全球增材制造（也稱金屬3D打?。╊I(lǐng)域居領導地位，是英國*一一家設計和制造工業用增材制造設備（通過金屬粉末“打印”零件）的公司。

Renishaw 三坐標測針類型

原則上，測針就是坐標測量機的“刀具”，就像車刀與車床、銑刀和鏜刀與銑床的關系一樣。

用接觸式測頭進行測量時，機床使用測針采集工件表面上的數據點。
每一次觸發所生成的點都用X、Y和Z坐標值定義。然后通過這些點計算出特征、尺寸、形狀及位置。
與之不同，掃描測頭沿著工件表面采集連續的數據點。功能強大的軟件利用這些數 據計算工件上特征的尺寸、位置和形狀。

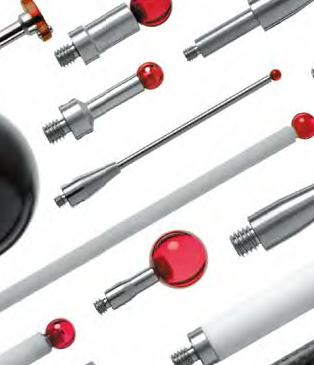

直測針
直測針是簡單且常用的測針類型，適合大多數測量應用。測針球頭材質為紅寶石、氮化硅、氧化鋯、陶瓷或碳化鎢。測針夾持座和測桿有一系列材料供選擇 — 鈦、碳化鎢、不銹鋼、陶瓷和碳纖維。
命名規則： M2 STY D2R L20 EWL14 D1.4SS 說明： M2螺紋直測針，配?2 mm紅寶石測球，長度20 mm，有效工作長度14 mm，?1.4 mm不銹鋼測桿。主要應用：為避免測針變形，您應當選用盡可能短的測針，尤其在使用觸發式測頭系統時。

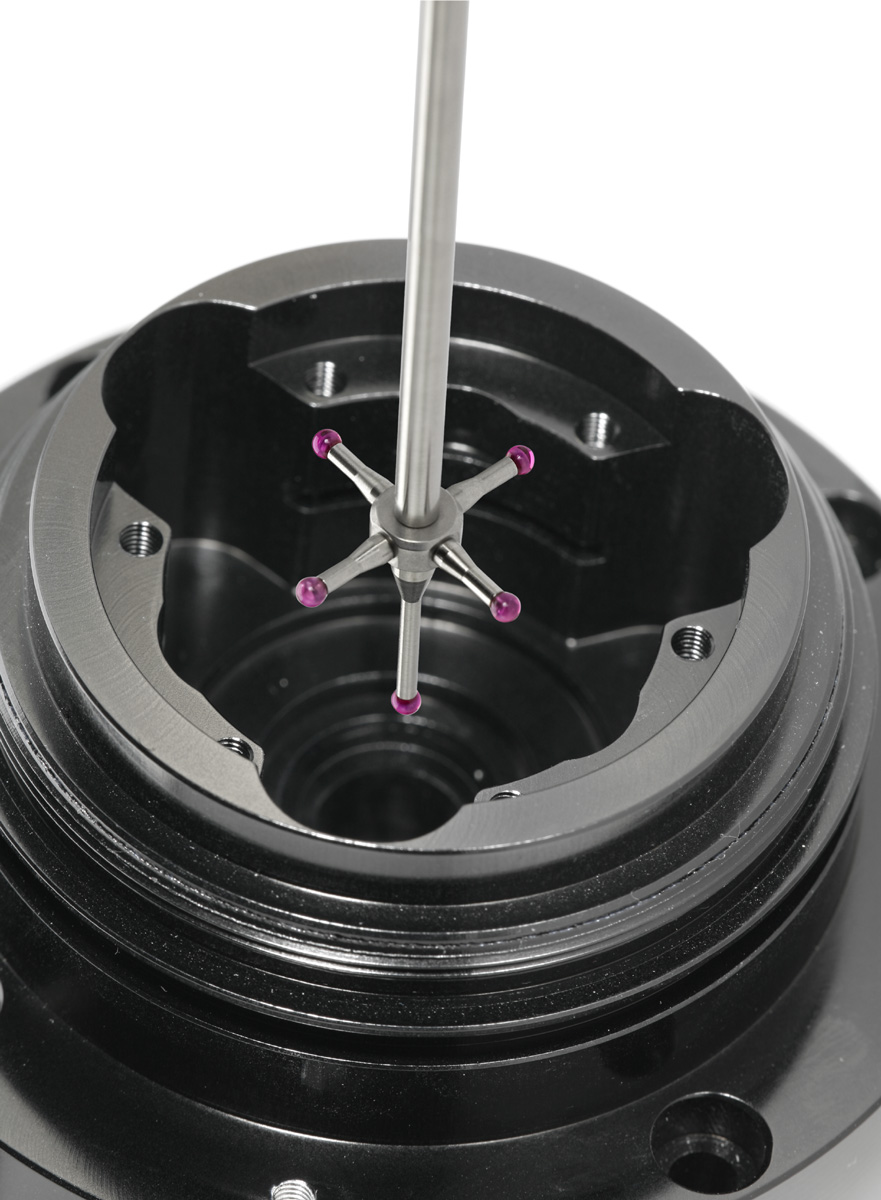

星型測針
由安裝牢固的測針組成的多測尖測針配置。測球材質為紅寶石、氮化硅或氧化鋯。您也可以使用測針中心座安裝（至多）5個測針組件自行配置星形測針。
命名規則： M2 STR D2R 5BALL L19.5 S32 說明： M2螺紋星形測針，配?2 mm紅寶石測球。星形測針上有5個測球，總長19.5 mm（從測球中心到星形安裝面底部的距離）。星形測針組的跨距為32 mm。主要應用：可直接接觸的表面和孔。此配置靈活性強，測尖可與不同的特征接觸，無需更換測針。
針型測針
這些針型測針不能用于傳統的XY軸向測量，而專用于螺紋牙型、特定點及刻劃線（按較低精度）的檢測。
命名規則： M2 PNT D1.4TC 30 DEG L10 說明： M2螺紋針型測針，配?1.4 mm碳化鎢測桿/測尖。測尖角度為30°，長度為10 mm。主要應用：采用針形測針，可進行更準確的標定及特征的精細檢測，并可用于檢測細孔的位置。

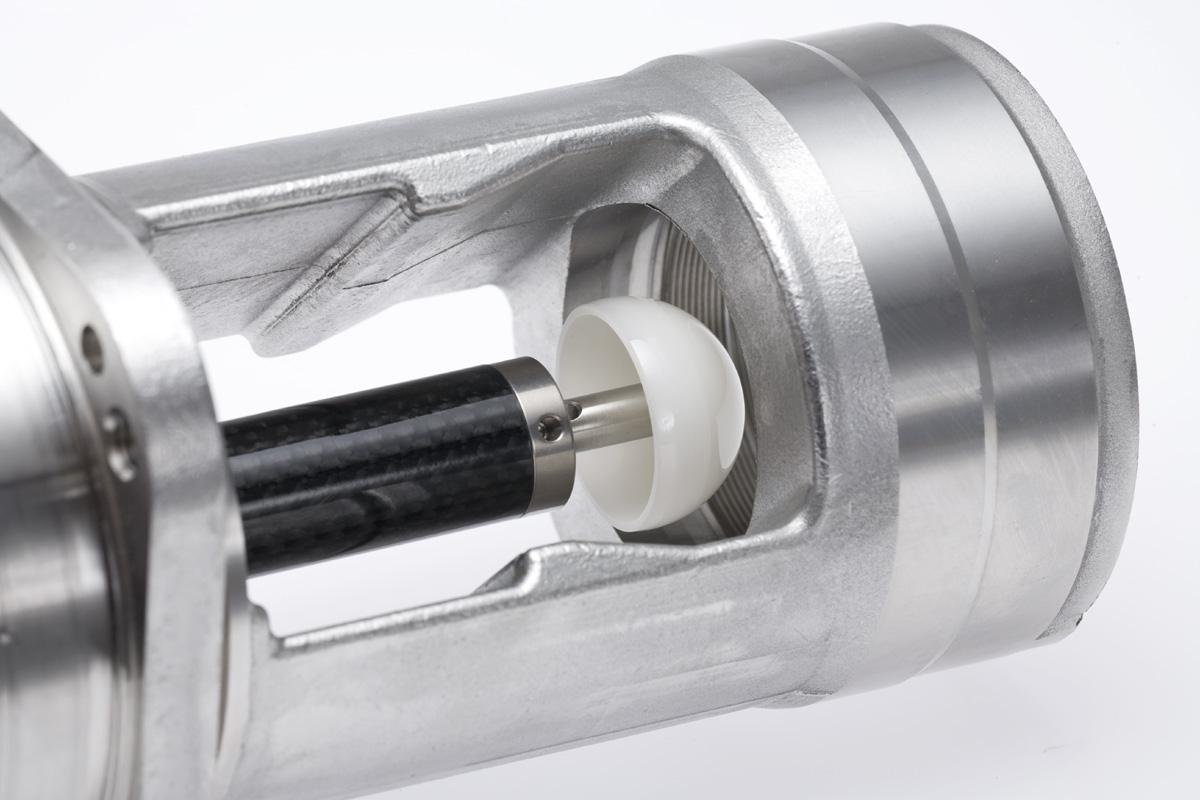

半球型測針
半球形陶瓷測針是檢測X、Y和Z向深位特征和孔的理想選擇，只需要標定一個球。此外，用這種大直徑測球測量可均化表面粗糙度造成的影響。
命名規則： M5 HEM D30 CER L26.5 說明： M5螺紋半球形測針，配?30 mm陶瓷半球頭。從半球頭末端到安裝面的長度為26.5 mm。

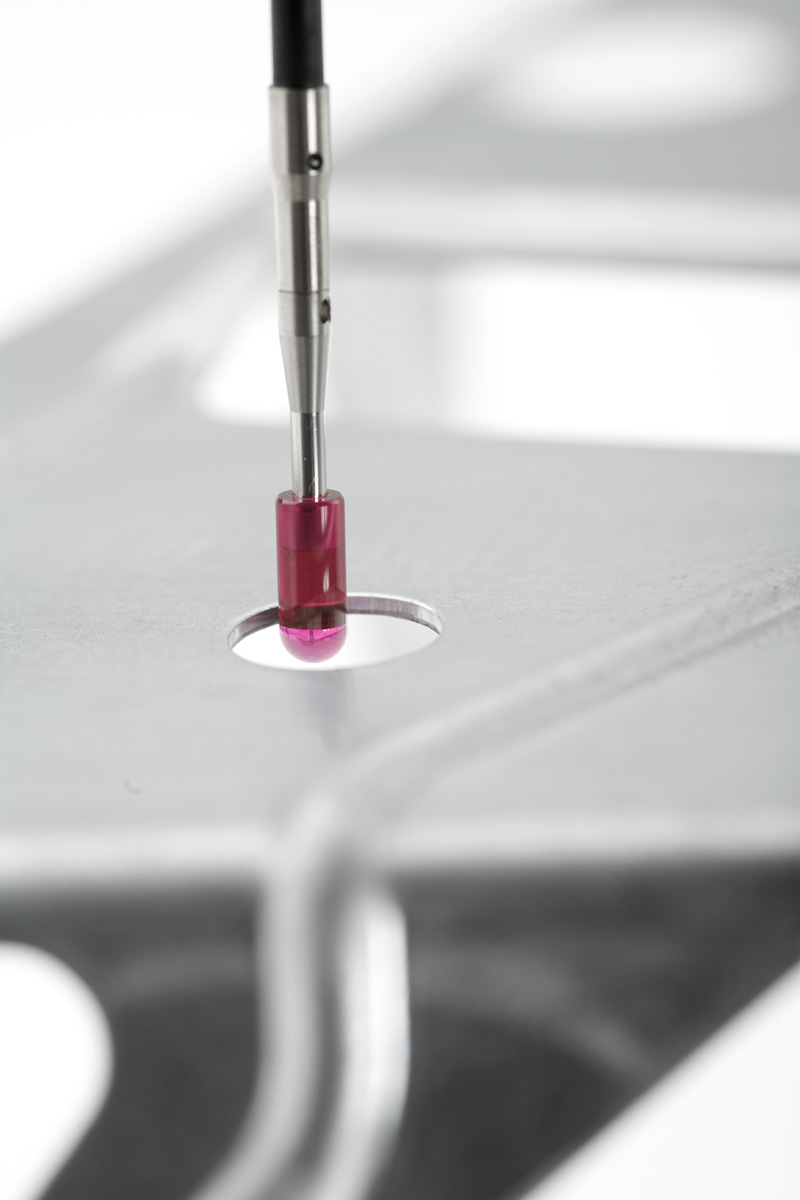

柱形測針
柱形測針用于測量球形測針無法準確接觸的金屬片、模壓組件和薄工件中的孔。還可測量各種螺紋特征，并可定位攻絲孔的中心。
命名規則： M2 CYL SLVS L13 EWL4 說明： M2螺紋柱形測針，柱形直徑為3 mm，由銀質鋼制成，總長13 mm，有效工作長度4 mm。主要應用：用于測量球形測針無法準確接觸的金屬片、模壓組件和薄工件。還可測量各種螺紋特征、并可定位攻絲孔的中心。球端面柱形測針可進行全面標定及X、Y和Z向測量，因此可進行表面測量。

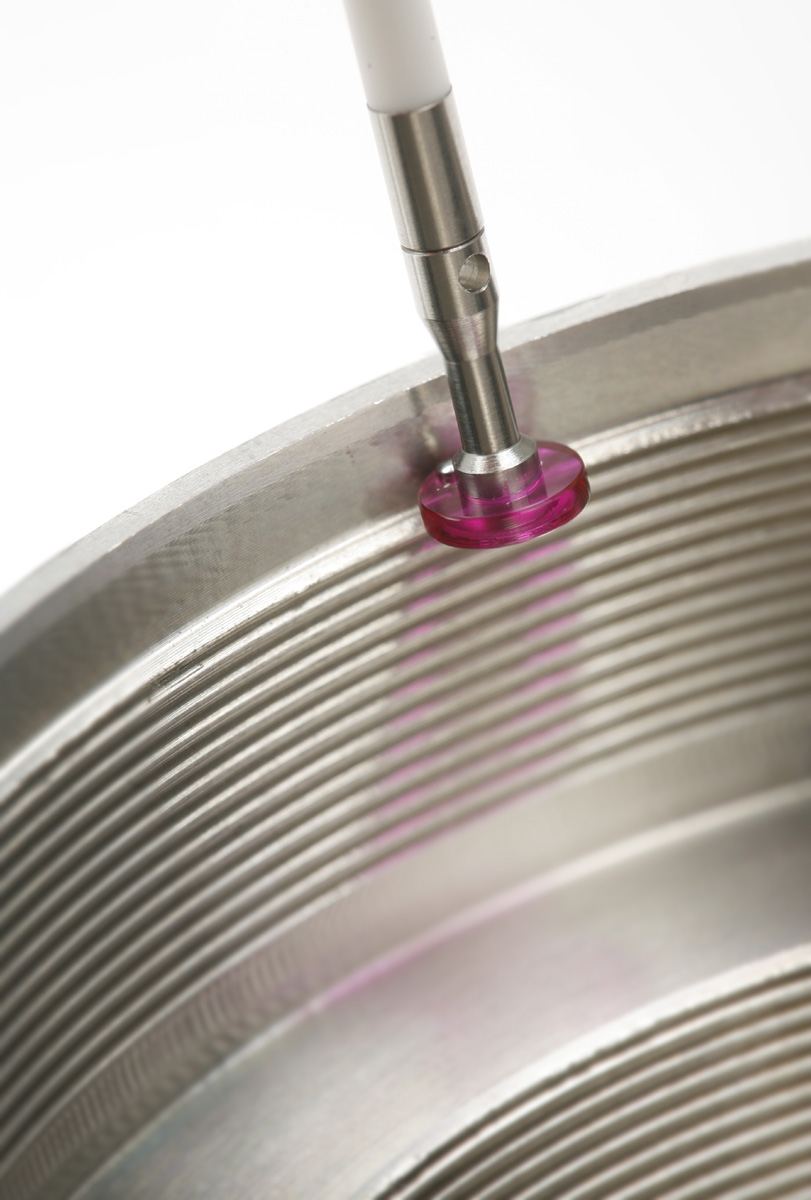

盤形測針
這些測針是高球度測球的“截面”，有多種直徑和厚度可選。盤形測針安裝在栓上，材質為鋼、陶瓷或紅寶石。全方向旋轉 調整及添加中心測針的功能是盤形測針系列的特點。這使測針靈活性非常強且易于使用。
命名規則： M2 DSC D18 SLVS T2.2 L2.6 BR-Y 說明： M2螺紋盤形測針，盤徑18 mm。由盤厚2.2 mm、長度2.6 mm的銀質鋼制成。BR代表測球/滾子，后面跟有“有” (Y) 或“無” (N)。主要應用：這類測針用于檢測星形測針無法觸及的孔內退刀槽和凹槽。用簡易盤形測針的“球形邊緣”進行檢測與以大直徑測球的外圓或其附近進行檢測同樣有效。但該測球表面只有一小部分能夠接觸，因此為確保與待測目標有良好接觸，需要對較薄的盤形測針進行角度調整。

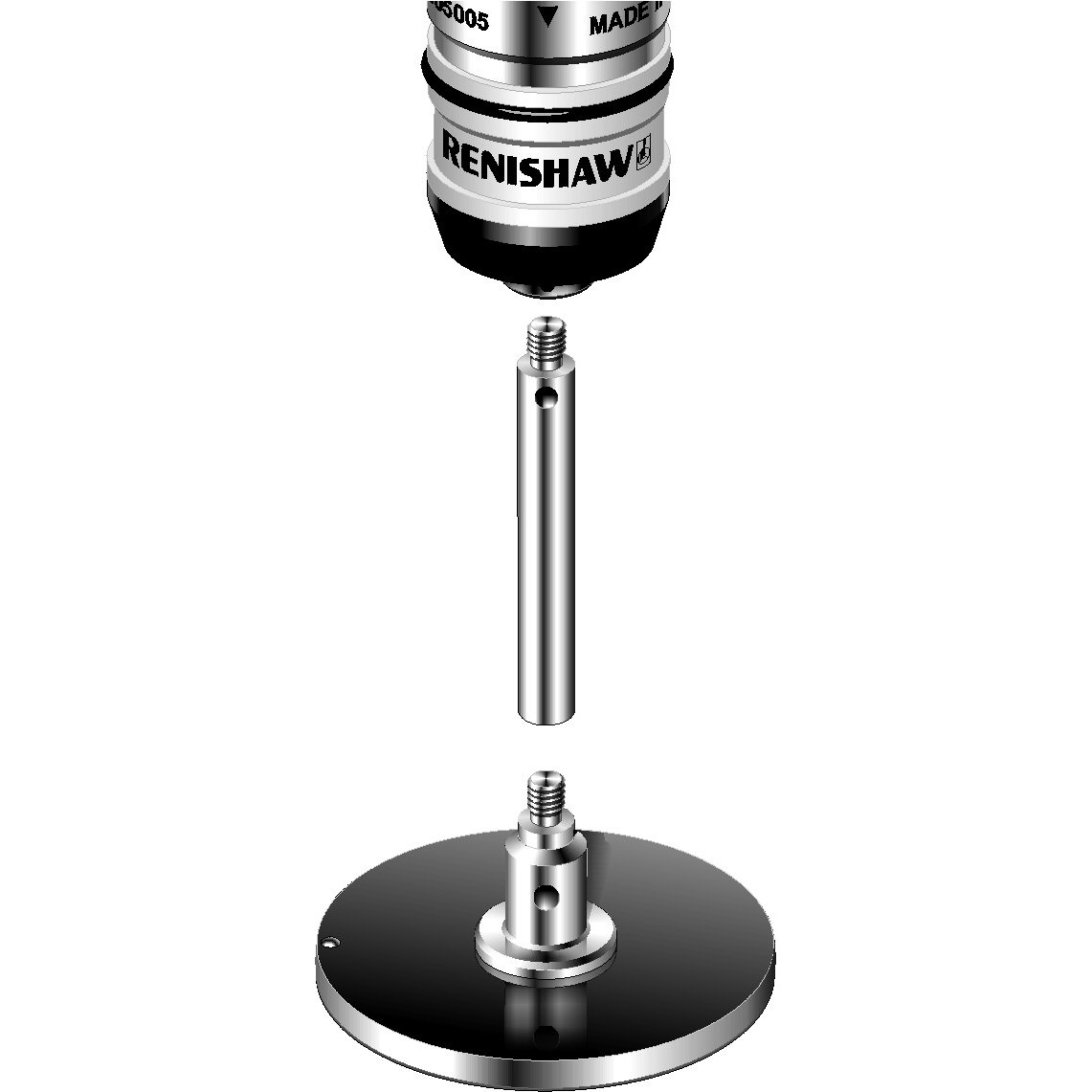

加長桿
雷尼紹制造多種長度和材料的加長桿---材質包括鋼、鈦、鋁、陶瓷和碳纖維。
命名規則： M4 EXT L15 D7 SS 說明： M4螺紋加長桿，長度15 mm，?7 mm，由不銹鋼制成。主要應用：加長桿用于測量很深的特征和孔，或測量難以到達的點。
對刀測針
命名規則：對刀測針的規格非常多，但通常都具有通用的M4安裝螺紋或?4 mm安裝孔。對于4個面的方形測尖，長度L是從測量面到安裝面的距離。對于5個面的立方塊和圓盤，長度是從測量面到前端面的距離。刀具的設定公差取決于測尖對機器軸向的平面度和平行度。為實現這些設定公差，對所有測頭和測頭支座都要進行精細調整。如果旋轉刀具需要標定直徑，刀具旋轉方向必須與切削方向相反。

M2測針和測針加長桿速查指南

紅寶石測針/不銹鋼桿

	測球直徑	1.0(0.04)	1.5(0.06)	2.0(0.08)	2.5(0.10)	3.0(0.12)	4.0(0.16)	5.0(0.20)	6.0(0.24)	8.0(0.32)
長度	10 mm	A-5000-7806	A-5000-7802	A-5000-7807	A-5000-7803	A-5000-3604	A-5000-4154	A-5000-4155	A-5000-4156	A-5000-4158
	20 mm	-	-	A-5000-3603	A-5000-7804	A-5000-4160	A-5000-4161	-	-	-

紅寶石測球/碳化鎢桿

	測球直徑	0.3(0.012)	0.5(0.02)	0.7(0.03)	1.0(0.04)	1.5(0.06)	2.0(0.08)	2.5(0.10)	3.0(0.12)	4.0(0.16)	5.0(0.20)
長度	10 mm	A-5000-7800	A-5000-7805	A-5000-7801	A-5003-1325	-	-	-	-	-	-
	20 mm	-	A-5003-1345	A-5003-0577	-	A-5003-0034	A-5003-3822	A-5003-1896	A-5003-0938	A-5003-1029	A-5003-0046
	30 mm	-	-	-	A-5003-8663	A-5003-0035	A-5003-0036	A-5003-0038	A-5003-0040	A-5003-0043	A-5003-0047
	40 mm	-	-	-	-	-	A-5003-0037	A-5003-0039	A-5003-0041	A-5003-0044	A-5003-0048
	50 mm	-	-	-	-	-	-	-	A-5003-0042	A-5003-0045	A-5003-0049

紅寶石測球/陶瓷桿

	測球直徑	3.0(0.12)	4.0(0.16)	5.0(0.20)	6.0(0.24)
長度	30 mm	A-5003-4177	A-5003-1370	A-5003-4779	A-5003-4790
	50 mm	A-5003-0064	A-5003-0065	A-5003-0066	A-5003-0470

紅寶石測球/碳纖維桿

	測球直徑	4.0(0.16)	5.0(0.20)	6.0(0.24)
長度	30 mm	A-5003-4241	A-5003-4781	A-5003-4782
	50 mm	A-5003-2285	A-5003-2286	A-5003-2287
	75 mm	A-5003-4784	A-5003-4785	A-5003-4786
	100 mm	A-5003-2289	A-5003-2290	A-5003-2291

測針加長桿

長度	5.0（0.20）	10.0（0.40）	20.0（0.80）	30.0（1.19）	40.0（1.58）	50.0（1.97）	70.0（2.76）	90.0（3.55）
不銹鋼	M-5000-7634	M-5000-3647	M-5000-3648	M-5000-4162	M-5000-7779	-	-	-
陶瓷	-	-	-	A-5003-0070	A-5003-0071	A-5003-0072	-	-
碳纖維	-	-	-	-	A-5003-2280	A-5003-2281	A-5003-2282	A-5003-2283
