聯系方式公司電話：86(21)50473900TP20
|

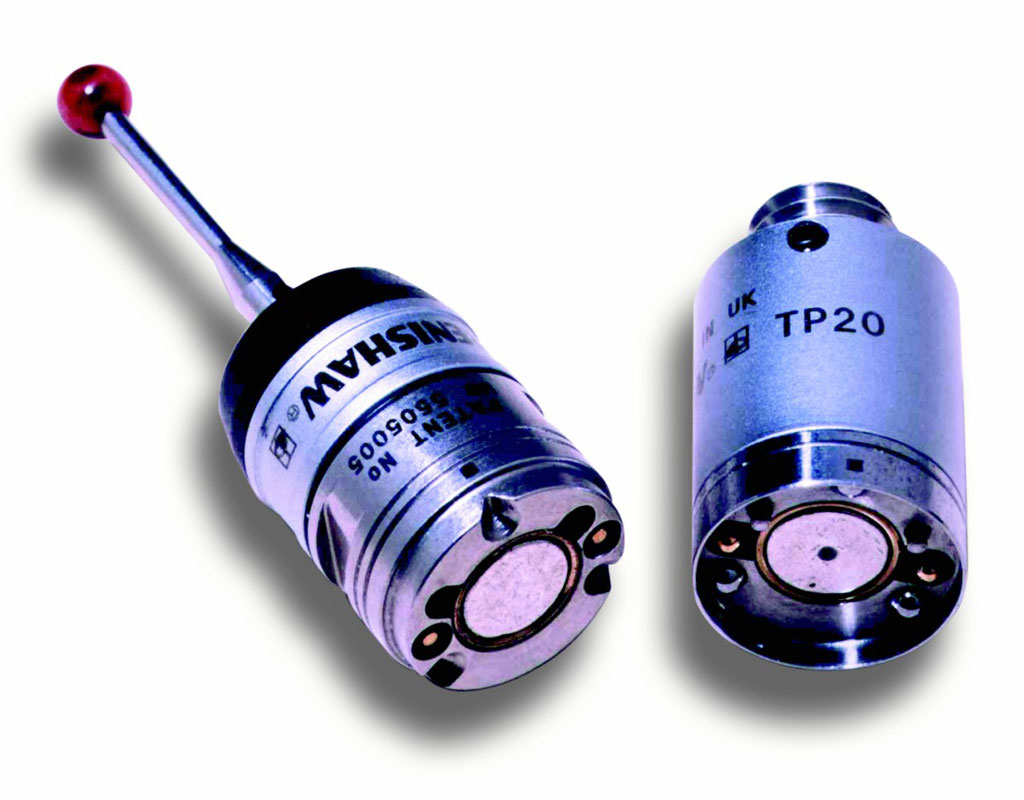

TP20是一款*小型五向或六向機械結構式觸發測頭系統。雙部件設計，由測頭本體和可分離測針模塊組成，使用高重復性磁接頭連接。因此具備了手動或自動更換測針配置的功能，無需重新標定測針端部，大大節省了檢測循環的時間。 模塊具有多種觸發力，使測頭性能能夠完全符合測量需求。還有一系列測頭加長桿及一個六向模塊可供選擇。測針安裝螺紋與雷尼紹M2系列的測針匹配。 TP20系統可方便地用于坐標測量機系統的改造，并與現有觸發式測頭接口、加長桿和轉接頭兼容。 |
|
|
系統組件包括：? TP20測頭本體? TP20測頭模塊 — 七種不同選擇，以適應各種應用 ? MCR20或TCR20模塊交換架 — 自動操作 ? MSR1模塊存放架 — 手動操作 ? 適合與雷尼紹的PI 7-3、PI 200-3和UCC控制器連接 |
|
|
|
測頭模塊 |
||
|

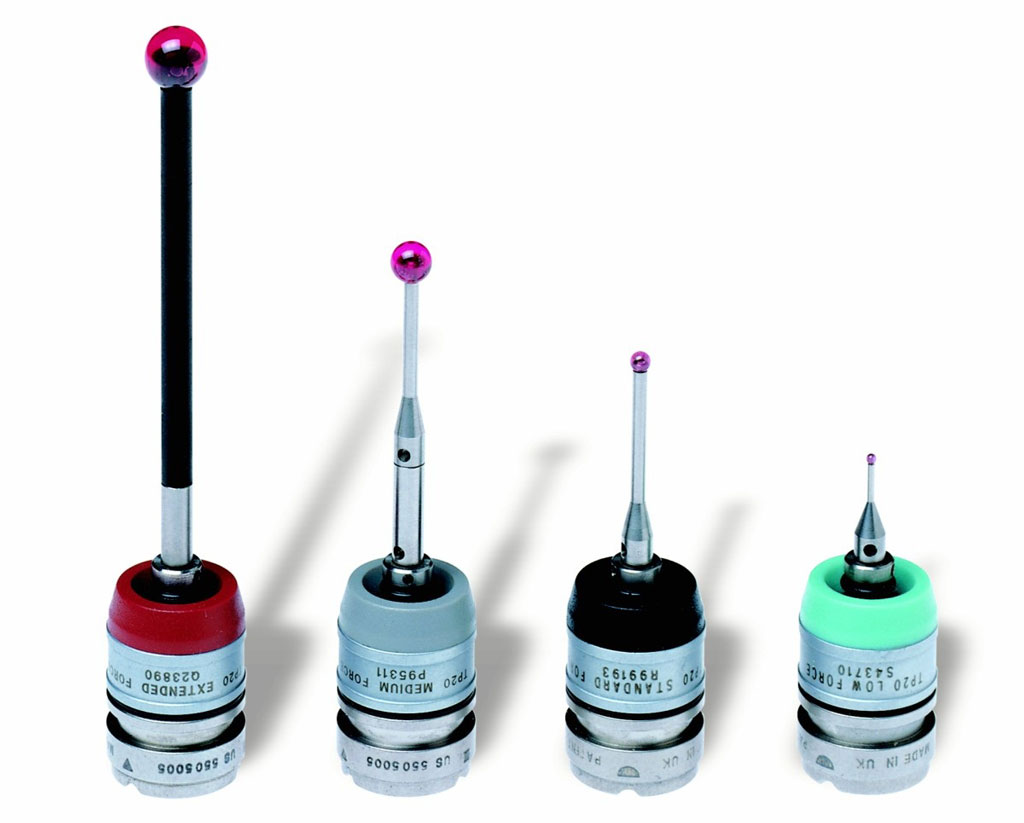

目前可提供7種適合各種應用的測頭模塊系列，以端部的顏色區分。 |
||
|
模塊 |
圖例 |
應用 |
測力* |
測針長度 |
|
SF — 標準測力 |
 |
適合大多數應用場合 |
XY：0.08 N Z：0.75 N 測針：10 mm |
10 mm至50 mm GF |
|
LF — 低測力 |
 |
低測力應用，例如橡膠密封件 |
XY：0.055 N Z：0.65 N 測針：10 mm |
10 mm至30 mm |
|
MF — 中測力 |
|
需要高于標準測力的場合 |
XY：0.1 N Z：1.9 N 測針：25 mm |
10 mm至60 mm |
|
EF — 高測力 |
|
大直徑/偏重測針組件或機器振動造成誤觸發的場合 |
XY：0.1 N Z：3.2N 測針：50 mm |
10 mm至60 mm |
|
6W — 六向 |
|
在-Z方向測量，例如退刀槽 |
XY：0.14 N Z：1.6N 測針：10 mm |
10 mm至50 mm |
|
EM1 STD — 50 mm加長桿 |
|
需要50 mm加長桿的大多數應用場合 |
XY：0.08 N Z：0.75 N 測針：10 mm |
10 mm至50 mm |
|
EM2 STD — 75 mm加長桿 |
|
需要75 mm加長桿的大多數應用場合 |
XY：0.08 N Z：0.75 N 測針：10 mm |
10 mm至50 mm |
|
* 低測力方向 |
||||
|
交換架 |
|
|
MCR20測頭模塊交換架用于妥善存放測頭模塊以便快速自動交換，并且保護它們不受工作環境中的空氣污染。 |
MSR1模塊存放架可妥善地存放6個模塊，減輕了進行手動交換的操作人員的工作，有助于提高生產率。 |
|
|
