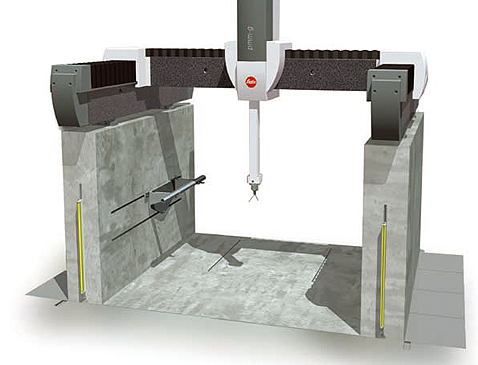

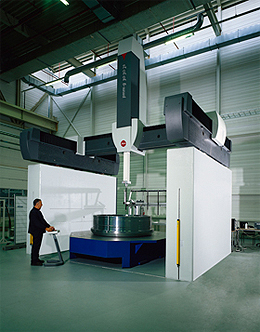

Leitz PMM-G 龍門測量機采用全新的龍門式設計理念，為大型工件的輸送提供便利，行程范圍可達7000 x 4000 x 3000 mm，可檢測齒輪外徑尺寸從10-4450mm。PMM-G穩固的一體式U型地基，可以大限度的降低運動部件的質量，從而保證了非常高的精度水準。
該龍門測量機通過測頭承載平臺SENMATION，可以實現多種形式傳感器集成在一臺PMM-G上使用，增加了系統測量的靈活性，測量能力實現從傳統接觸式到光學非接觸式，從固定式測頭到可分度旋轉測頭，從常規幾何尺寸到微觀幾何量的擴充。

PMM-G 龍門測量機技術優勢：

? 高精度、大尺寸通用型龍門測量機（PMM-G），采用龍門式結構設計。 ? 專門為測量機和地基設計的一體式減震系統，包括動態氣浮系統和電子水平調節裝置。 ? PMM-G設計移動龍門式高架結構設計，具有*小的移動質量。在X向和Y向采用穩固的花崗巖導軌，采用兩點支撐方式安裝固定。 ? 陶瓷Z軸，機器地基采用U型設計，并用混凝土澆筑加固。 ? 各軸預載荷空氣軸承每個軸采用精密氣浮軸承X向采用雙重驅動。具有推力控制的高性能伺服電機驅動。 ? 滾珠循環式精密絲杠傳動系統 ? 高分辨率金屬光柵尺，增量式光電傳感器，X向采用雙光柵尺。 ? PMM-G龍門測量機采用Leitz 高分辨率三維測頭系統LSP-S2，支持動態單點觸測，自定中心測量和高速掃描可達750 點/ 秒。支持 800 mm*長加長桿。

PMM-G龍門測量機技術特點：
● Leitz PMM-G系列龍門測量機是采用龍門落地式設計的高精度坐標龍門測量機。其高架移動龍門設計使得移動部件的質量*小化。X、Y向厚重的花崗巖導軌采用2點式支撐安裝方式。陶瓷Z軸配有精密導向系統。 ● PMM-G龍門測量機具有堅固的花崗巖導軌——采用龍門式結構，橫梁通過特別的接合技術進行連接，避免任何不必要的側向力。
	● 各軸采用空氣軸承——配備具有故障安全保護措施以及電子氣隙監控裝置，從而確保精密、無磨損的運動，保證長期的使用壽命，工作噪聲小 ● 陶瓷Z 軸——采用大截面，可抗扭轉并對溫度影響不敏感，在18-22℃內確保精度。 ● *長Z軸——*長定制Z軸，幾乎不存在測量上的局限。 ● PMM-G龍門測量機支持長探針——采用LSP-S系列掃描探測系統，快速而精準。 ● PMM-G采用高分辨率光柵系統—— 系統分辨率高達0.005um, 保證了機器精準定位及高重復性 ● 隔振技術——采用主動式減振，從而隔離地面振動對機器精度的影響。 ● 地基的水平——采用高度控制系統進行調整，獨自于被測工件的重量。使得機器的高精度在復雜的環境條件下也能得到。 ● X 軸雙驅動和雙光柵測量系統——有助于機器的動態特性，并保證絕對同步的運行。 ● 完善的安全與碰撞保護——避免碰撞，減少維修成本。 ● PMM-G龍門測量機配置安全設備：在測量機前后安裝激光掃描器 ● 整合溫度傳感器——溫度變化時對誤差進行補償

Leitz PMM-G龍門測量機產品應用：

通用型三坐標測量機（Leitz PMM-G龍門測量機），用于各種幾何特征的高精度檢測。

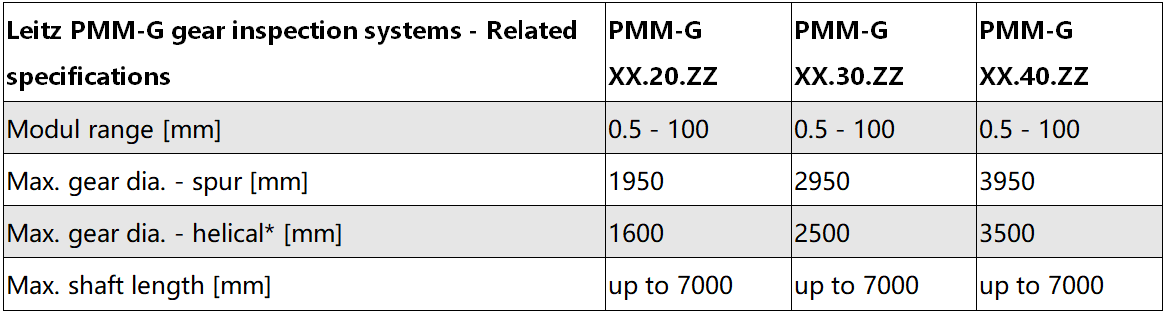

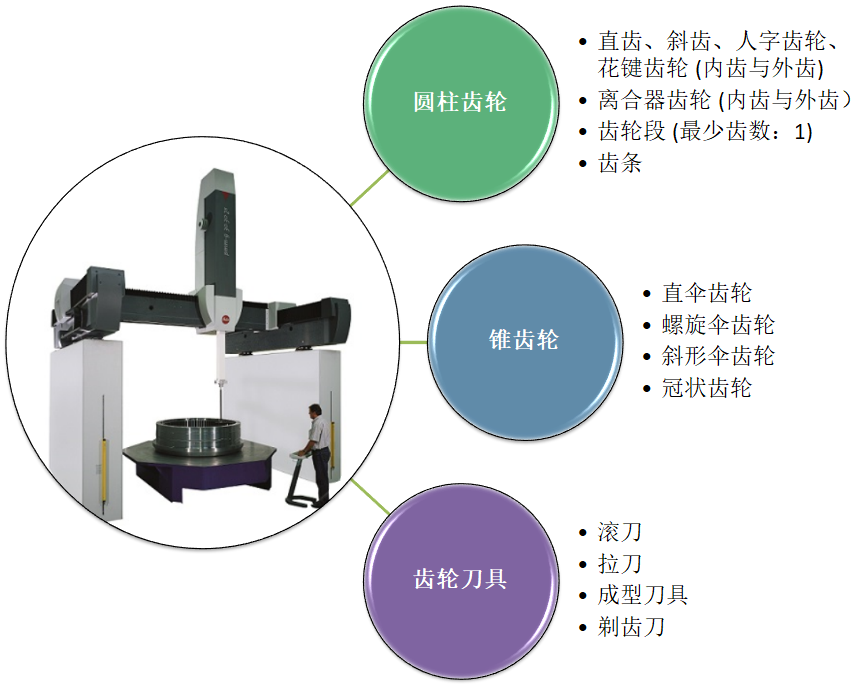

齒輪測量中心，可以準確檢測直徑在3950mm以內的各種中、大型齒輪。能夠完成各種齒輪、扇形齒輪和任何類型的齒輪刀具測量，無需轉臺。
型狀測定儀，滿足現代工業對于各種形狀公差(圓度、圓柱度、平面度、垂直度、輪廓度和二維、三維曲面)質量控制的要求。

PMM-G 可提供的接口：
Gleason GAGE 4/WIN、Klingelnberg KIMOS、bevel-gear-chain from Univ. of Aachen
PMM-G 評價標準：
DIN、ISO、AGMA、ANSI、JIS、CNOMO、CAT
