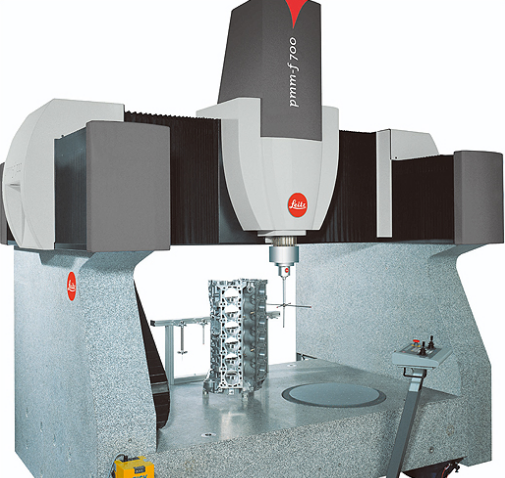

Leitz龍門測量機在車間環境下具有良好的測量精度和動態性能。對于大型的工件,Leitz PMM-F 龍門測量機具備優異的性能指標,具有測量空間大、適應溫度范圍廣、高速度高效率、無需地基等特色。
QQ在線咨詢

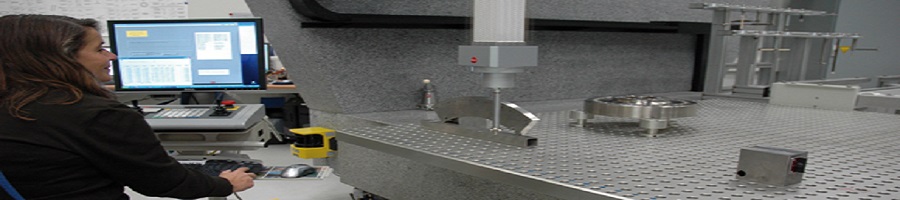

PMM-F 在車間環境下的高精度、高可靠性和高速度 |
新型Leitz PMM-F 龍門測量機系列的推出,迎合了當今要求一臺測量機,能夠應用在車間現場,同時要求盡可能高的精度(計量室精度)和盡可能短的檢測時間要求。 該機專為在計量室以及車間現場完成完善的質量管理而設計。運行速度快,可對已知和未知輪廓曲面完成高速掃描測量,保證了高效率。 PMM-F 龍門測量機優異的高精度使得完成不同公差要求工件的檢測范圍更廣。 |
PMM-F 其它優勢:? Leitz龍門測量機具備優異的測量能力指數,對測量結果具備非常好的復現性。? 在統計過程控制中能夠盡可能早地進行趨勢判定。 ? 運行速度快、測量時間短( 高達660 mm/s),并具備高加速度(高達3250 mm/s2)效率高從而減少了檢測成本。 ? 測量結果能夠盡快獲得。 ? 標準的、便于使用、基于用戶的界面。 ? 可從三個方向接近工件進行測量,同時可應用手動或自動上下料系統。 ? 便于工件的裝載,便于開始執行測量程序。 ? 可實現對現有CAQ 網絡的整合。 ? 通過降低停工時間和統計過程控制時間而降低生產成本。 ? 先進的設計理念,使用壽命,使得投資更加可靠。 ? 高性能、便于使用的QUINDOS和PC-DMIS 軟件,基于先進的根據特征的編程模式,即使是復雜的測量任務也便于編程。 |
龍門測量機 PMM-F技術特點 |
|
? 高架高架龍門結構——移動部件的質量*小,CMM常量的質量比保持在較高的水平,消除了探測和掃描過程中的變形,這種設計允許高速運行,提供了優異的動態性能。 ? 穩固的U型框架完全由花崗巖制成——對溫度變化不敏感,保證了精度長期穩定性。 ? 陶瓷Z 軸——采用大截面,抗扭性能強,并對溫度影響不敏感。精密的導向裝置,保證了即使超長Z軸,精度也不會受到影響 ? X 軸雙驅動和雙光柵測量系統——有助于機器的動態特性,并保證*對同步的運行。 ? 各軸及工件的自動溫度補償 ? 采用高分辨率光柵系統—— 系統分辨率高達0.005um, 保證了機器精準定位及高重復性 ? 各軸采用空氣軸承——配備具有故障安全保護措施以及電子氣隙監控裝置,從而確保精密、無磨損的運動,保證長期的使用壽命,噪聲小。 ? 搭配主動式氣動減震系統——不受車間環境震動影響。 ? 完善的安全與碰撞保護——避免碰撞,減少維修成本。 ? 配置安全設備:在測量機前后安裝激光掃描器 ? 整合溫度傳感器——溫度變化時對誤差進行補償 ? 控制器整合了VHSS可變高速掃描功能,可自動根據輪廓半徑選擇適合的掃描速度,在保證高精度的同時達到很好的掃描效率。 |

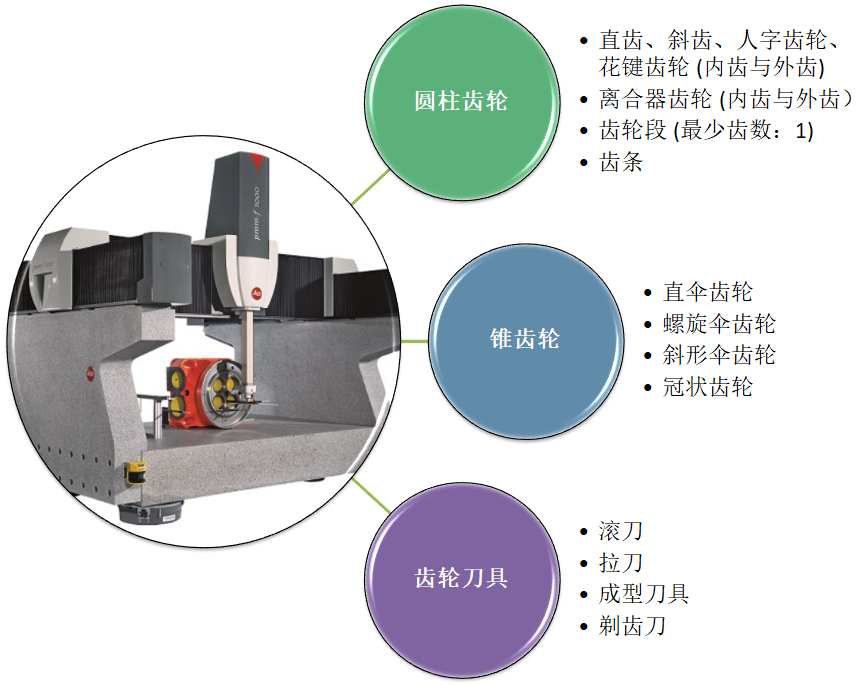

Leitz PMM-F應用 |
|
可提供的接口: |
|
Gleason GAGE 4/WIN、Klingelnberg KIMOS、bevel-gear-chain from Univ. of Aachen |
|
評價標準: |
|
DIN、ISO、AGMA、ANSI、JIS、CNOMO、CAT |
|
