Leitz PMM-G測量機確保超大沖壓件達到微米級精度

【面臨的挑戰】

自動沖壓機外殼或沖壓頭等大型部件進行高精度測量需要達到微米級，而壽命達到20-25年。

【解決方案】

使用Leitz PMM-G超高精度三坐標，對所有測量點進行測量，耗時大約在30-60分鐘。

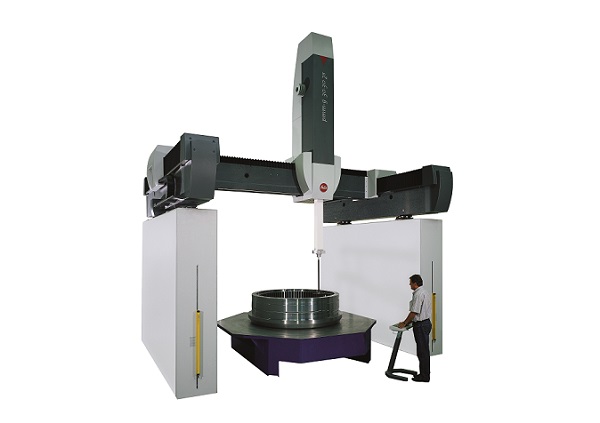

為了對自動沖壓機外殼或沖壓頭等大型部件進行高精度測量，Leitz PMM-G 測量機，可以實現測量空間為4*2*2米的高精度測量。

---

? 智能設計保證了非常好的測量結果

Leitz PMM-G測量機是因?yàn)槠溆糜跍囟日{(diào)控的現代化設計以及創新性水槽布局。該測量機設置在U型鋼筋混凝土基礎上。由此，將移動部分對測量結果的影響降到很低。
選擇Leitz PMM-G測量機的另一個理由就是?？怂箍抵圃熘悄芄臼且患姨峁囊?guī)劃到安裝一整套服務的合作伙伴。

? 更少的時間內實現更高精度的質量控制

貫穿殼體的軸承孔沖洗時必須非常精確，以便于殼體內的偏心軸實現高精度導向。只有完全滿足形狀和位置公差時方可保證機器的精度和壽命。這是保持較小磨損的方法。由于沖壓精度需要達到微米級，而機床壽命要達到20-25年，因此需要對機器部件進行高精度測量。

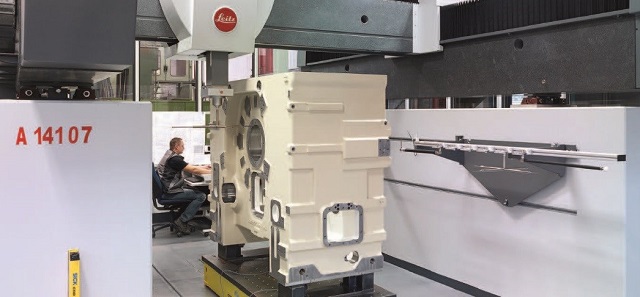

Leitz PMM-G可以讓客戶節省50-70%的測量時間?，F(xiàn)在，可以非常簡單地利用起重機將部件直接放置在傳送系統上并推入測量車間。然后，Leitz PMM-G測量機傳感器對所有測量點進行測量，耗時大約在30-60分鐘，這主要取決于部件的復雜程度。在一些情況下，需要使用重達1千克的800毫米長的傳感器對殼體進行測量?？紤]到它們的使用尺寸，這些傳感器測量的高精度令人印象深刻。

? 持續擴大的應用范圍

PC-DIMS DataPage測量軟件將測量獲取的實際數據與CAD目標數據比較。通過比較結果可以監控測量室和產品的質量，以便立即檢測和糾正任何不精確的數據。除了過程中的相關檢查， 客戶利用Leitz PMM-G測量機進行初始取樣和后面的檢查，而不僅僅對工件進行檢查?？蛻暨€可將Leitz PMM-G測量機用于高精度自動沖壓機的生產和承包制造等等。
