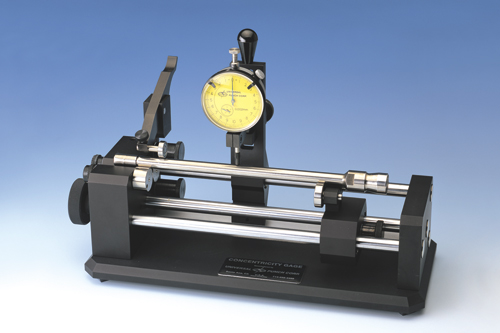

產品特點:

● 垂直量表支架
● 導軌末端支架
● 長軸支架


選擇同心度儀需要確認三個部分：

? 標準精度或高精度
? 主輪規格
? 量表規格和其他配件

兩種精度均可追溯到國際標準 (N.I.S.T.), 測量標準量規可保證精度度在 ≤ 4μm (.00016") 以內。高精度可保證精度在 2μm (.00008”) 以內。

技術參數

型號	H－10	H－20	H－40
直徑夾住范圍	1/16" -1" (1.5mm to 25mm)	3/8 "- 2" (10mm to 50mm)	3/4" -4" (20mm to 104mm)
內直徑夾住范圍	N/A
工件長度	≤ 12" (305mm)	≤ 16" (407mm)	≤ 18" (457mm)
標準精度	≤ 4μm (.00016”)
高精度	≤ 2μm (.00008”) H-40 除外
長度	12.5" (310mm)	12.5" (310mm)	12.5" (310mm)
寬度	5.5" (140mm)	5.5" (140mm)	5.5" (140mm)
重量	7.5 lbs. (3.5 kg)	8.5 lbs. (3.9 kg)	7.5 lbs. (3.5 kg)

同心度檢測儀方法：

? 根據工件大小調節“可調工件夾”高低；
? 按住“可調工件夾”，把被測工件放置在“同步旋轉工作軸”上；
? 調節“可移杠桿千分表夾具”的高度，并移動至被測工件；
? 調節“杠桿千分表”測頭及表盤指針歸零，使測頭接觸被測工件表面；
? 順時針搖動“手輪”，同時根據實際微調，完成讀數。
