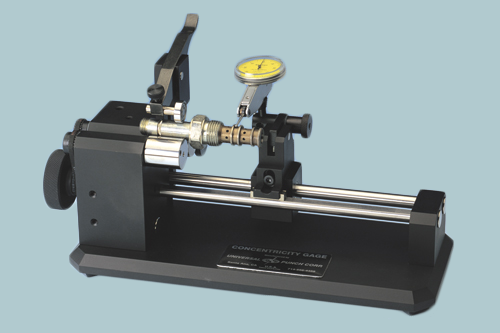

G1－10、G1－20、G1－40型同心度儀的產品特點

● 垂直量表支架
● 導軌末端支架

美國UNIVERSAL環球同心度儀產品應用

選擇同心度儀需要確認三個部分：
1）標準精度或高精度
2）主輪規格,
3）量表規格和其他配件
兩種精度均可追溯到國際標準 (N.I.S.T.), 測量標準量規可保證精度度在 ≤ 4μm (.00016") 以?xún)?nèi)。高精度可保證精度在 2μm (.00008”) 以?xún)?nèi)。

美國UNIVERSAL環球G1－10、G1－20、G1－40型同心度儀技術參數

型號	G1－10	G1－20	G1－40
直徑夾住范圍	1/8" to 1" (3mm to 25mm)	3/8" to 2" (10mm to 50mm)	3/4" to 4" (20mm to 102mm)
工件長度	≤ 4" (102mm)	≤ 6" (152mm)	≤ 8" (203mm)
標準精度	≤ 4μm (.00016”)
高精度	≤ 2μm (.00008”)
長度	10.5" (267mm)	12.5" (318mm)	14.5" (368mm)
寬度	4.5" (114mm)	4.5" (114mm)	6" (152mm)
重量	4.9 lbs. (2.2 kg.)	6.4 lbs. (2.9 kg.)	11.2 lbs. (5.1 kg.)
備注	同軸度測試儀G1-10內直徑范圍：3/32" to 1/2" (1mm to 12mm)
