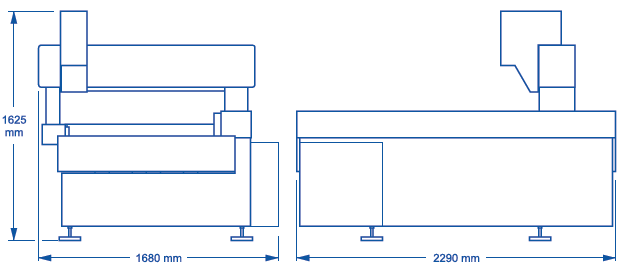

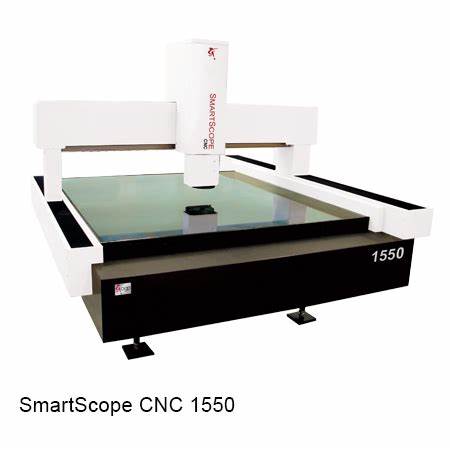

SmartScope CNC1500是落地式測量機器，測量頭在X軸上移動穿過鋼橋，而整個橋在Y軸的平行軌道上移動。CNC1500的大測量范圍容納大部件，例如LCD、等離子顯示器、電路板和多部件夾具。SmartScopeCNC1500是多傳感器，具有高質量變焦12AccuCentric變焦鏡頭，當放大倍率變化時可自動補償。
無論您現在還是將來都需要進行多傳感器，您的SmartScopeCNC1500都可以完成任務。它的設計允許多元傳感器的附加精度，包括觸發探針、微探針和激光掃描儀。
選擇適合您的制造要求的QVI測量軟件。

? 開放的工作區域–光學元件安裝在移動的橋上–部件保持固定且易于訪問
? 精密光學元件–高質量Zoom 12AccuCentric變焦鏡頭可在每次放大倍率變化時自動校準
? 所有照明可測量具挑戰性的零件–載物臺，TTL和SmartRing燈可從各個角度照亮零件
? 多傳感器的多功能性–可選的測頭和激光傳感器

	標準	備選

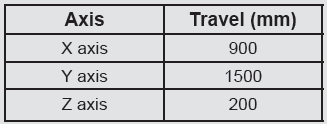

XYZ行程	900 x 1500 x 200 mm
XYZ比例尺分辨率	0.5μm,雙重軸尺度
驅動系統	直流伺服四軸控制(X，Y，Z，縮放);具有多功能手持控制器;雙重軸驅動
工作臺	陽極氧化，有固定孔，可拆卸的平臺玻璃，建議*大負載100公斤
光學	縮放12個AccuCentric自動校準縮放，至多25個校準位置	0.5倍，0.75倍，1.5倍和2.0倍鏡頭附件; 2.5倍和5.0倍激光透鏡（用于帶或不帶可選的TTL激光）； LED網格投影儀； TTL激光適配器（包括激光指示器）
FOV大?。藴使鈱W(xué)配置）	對角線測量，從10.1毫米（低倍）到1.1毫米（高倍）
照明	LED底座（單色），LED同軸TTL表面，8扇區/ 8環SmartRing LED（白色）
相機	高分辨率彩色計量相機
圖像處理	具有10：1子像素分辨率的256級灰度處理
傳感器選件		測頭和更換架，同軸TTL激光，離軸DRS激光
控制器	基于Windows，具有新的處理器和板載網絡/通信端口
控制器配件包		24英寸平板液晶顯示器或雙24英寸平板液晶顯示器，鍵盤，三鍵鼠標（或用戶提供）
軟件	包含： ?門戶導航器 ?Du立校準引擎（ICE） ?多媒體內容查看器 ?SmartLink	計量軟件：ZONE3或ZONE3 Pro，MeasureMind 3D MultiSensor，Measure-X，VMS，Elements 軟件制作：MeasureFit Plus，SmartFit 3D，SmartProfile 脫機軟件：ZONE3，MeasureMind 3D MultiSensor，Measure-X，VMS
電源要求	115/230 vac, 50/60 Hz, 1 phase, 700 W
額定環境	溫度18-22°C，穩定在±1°C; 30-80％濕度； 15 Hz以下振動<0.001g
運行環境，安全運行	15-30° C
XY區域精度	E2 = (4.5 + 8L/1000) μm
Z軸精度	E1 = (3.0 + 8L/1000) μm
