SmartScope CNC 250影像測量儀

日益激烈的市場競爭要求產品的品質。而質量信譽取決于產品的精益制造及測量結果的精確度。OGP SmartScope CNC 250的影像測量技術能夠提高測量效率和保證測量精度。

QQ在線咨詢

聯系方式公司電話：86(21)50473900
公司傳真：86(21)50473901
銷售顧問：李經理
銷售電話：18621180929
郵箱：Info@labgages.com
咨詢時間：09:00-17:45

該影像測量系統為您提供：

DSP技術加上CNC自動化控制，可獲得快速的平臺移動和平滑的加速度，測量用時用時短、產出高。

載重型鑄鐵基座、Y軸和Z軸中心驅動、0.5μm的光柵尺構成了非常穩定的桌上型測量平臺，確保了測量精度。

優異的自動聚焦與自動尋邊，可選的接觸式探針、激光及微型測頭帶來快速準確的三軸影像測量體驗。

全功能的Measure-X®測量軟件為標準配置，擁有多用途的尺寸測量功能，以及強大直觀的用戶界面。MeasureMind®3D多元傳感測量軟件，可實現三維測量功能，為選配軟件。

一系列強大的選配件進一步擴充了CNC 250影像測量儀的功效，例如用來擴大成像范圍的燈光選項與透鏡附件。

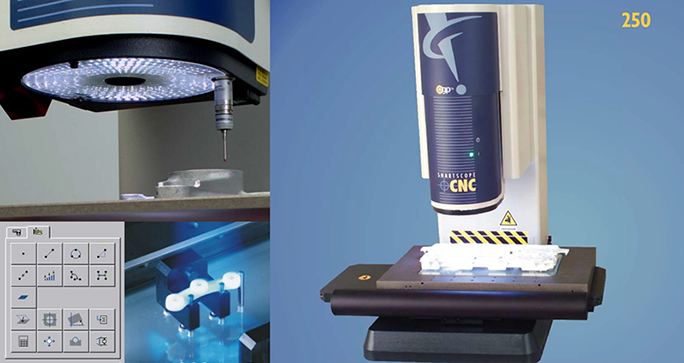

SmartScope CNC 250影像測量儀--檢測圖

標準配置
測量范圍(XYZ)	250x 150x 200 mm
測量系統尺寸(LWH)	74 x 64 x 81 cm，115kg
木箱包裝尺寸(LWH)	145 x 110 x 120 cm，200kg
XYZ光柵尺分辨率	0.5μm
馬達驅動	直流伺服馬達驅動，四軸操縱桿控制((X, Y, Z, 變焦)
工作臺	平臺帶有夾具孔, 鍍硬膜層且陽極氧化,，可拆卸平板玻璃,，25kg承載力
變焦鏡	?的12:1 AccuCentric 自動校準變焦鏡, 校準位置可高達25個
攝像機	1/2″ 高分辨率彩色CCD，768x 494象素陣列
照明	平臺下綠色LED背光, TTL白色LED同軸表面光，??的8扇區8環SmartRing?LED 環光
影像處理	10:1次象素分辨率，256灰色級
電力要求	115/230vac，50/60Hz，1Ф , 700W
額定溫度	18-22℃ + 1℃/小時,30-80%濕度(無冷凝水),振動<0.001克,低于15HZ
操作環境	15-30℃
測量軟件	OGP Measure-X
控制器	雙核處理器@ 2.8 GHz，2GB隨機存儲器，160GB硬盤(Z低配置)，DVD/RW光盤驅動器，平行及串行接口，USB2.0接口，主板集成10/100網卡
操作系統	Microsoft WindowsTM 7
保修期	1年
