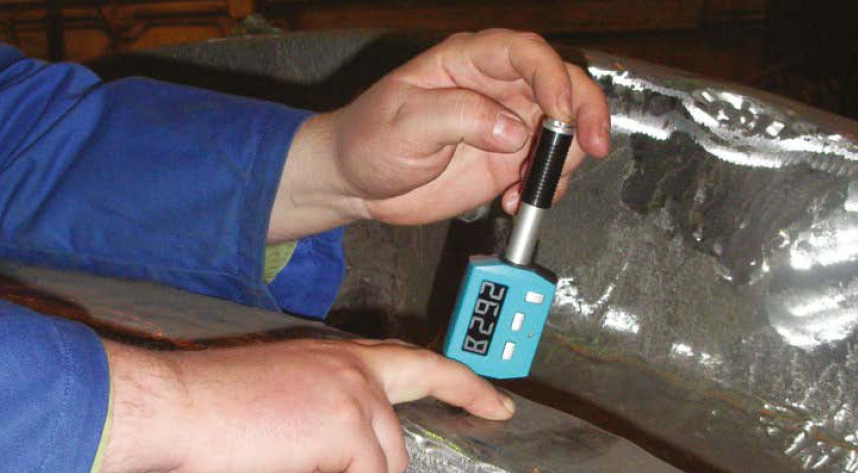

產品描述	結構小巧、外殼堅固的高集成一體式里氏 硬度檢測儀。非常適合快速現場硬度檢測。為狹窄空間和凹面提供可選的 DL 探頭。Equotip Piccolo 2 可將數據傳送至電腦。
產品原理	使用 Piccolo 2 / Bambino 2 測量時,帶有堅硬的金屬球壓頭的沖擊體將沖擊要測量的樣品，然后在此沖擊產生的彈簧能量的推動下回彈。在沖擊前后，沖擊體中的永久磁體將通過一個線圈，此前后移動將在線圈中產生電壓信號 V。此感應信號與沖擊體的速度成比例。回彈速度 vr 與沖擊速度 vi 之比乘以 1000 將得出硬度值 HL（里氏硬度）。HL 是硬度的直接測量值。當 HLD 指的是使用 D 型裝置（帶平面支撐環的 27 毫米長沖擊體）進行檢測，HLDL 指使用 DL 附件工具包（帶有具有纖長探頭的支撐環的 82 毫米長沖擊體）中的輕薄探頭進行的檢測。
優勢	? 快速現場檢測的入門級型號 ? 緊湊外殼和自動角度糾正便于靈活使用   ? 具有所有 Equotip 產品倍受肯定的高精度
默認單位	HL
可用單位	HB, HV, HRB, HRC, HS, MPA（僅 Equotip Piccolo 2）
可用探頭	Leeb D / DL
與其他方法相結合	-
平均粗糙度 Ra (μm / μinch)	2 / 80
*小質量 (kg/lbs)	0.05 / 0.2
*小厚度 (mm/inch)	3 / 0.12

功能			應用
儀器固件	? 沖擊方向自動修正 ? 集成至自動測試環境中（包括遠程控制）：僅 Equotip Piccolo 2 ? 無需設置語言		標準到大對象	√
PC軟件	Piccolink 軟件（僅 Equotip Piccolo 2）		圓形對象	與支撐環結合使用
顯示屏	單色 4 位數字		輕薄對象（＜2Kg）	x
內存	32 KB（大約 2000 個讀數）（僅限 Equotip Piccolo 2）		非常堅硬的對象	x
連接	至 PC 的 USB 接口		鑄件	√

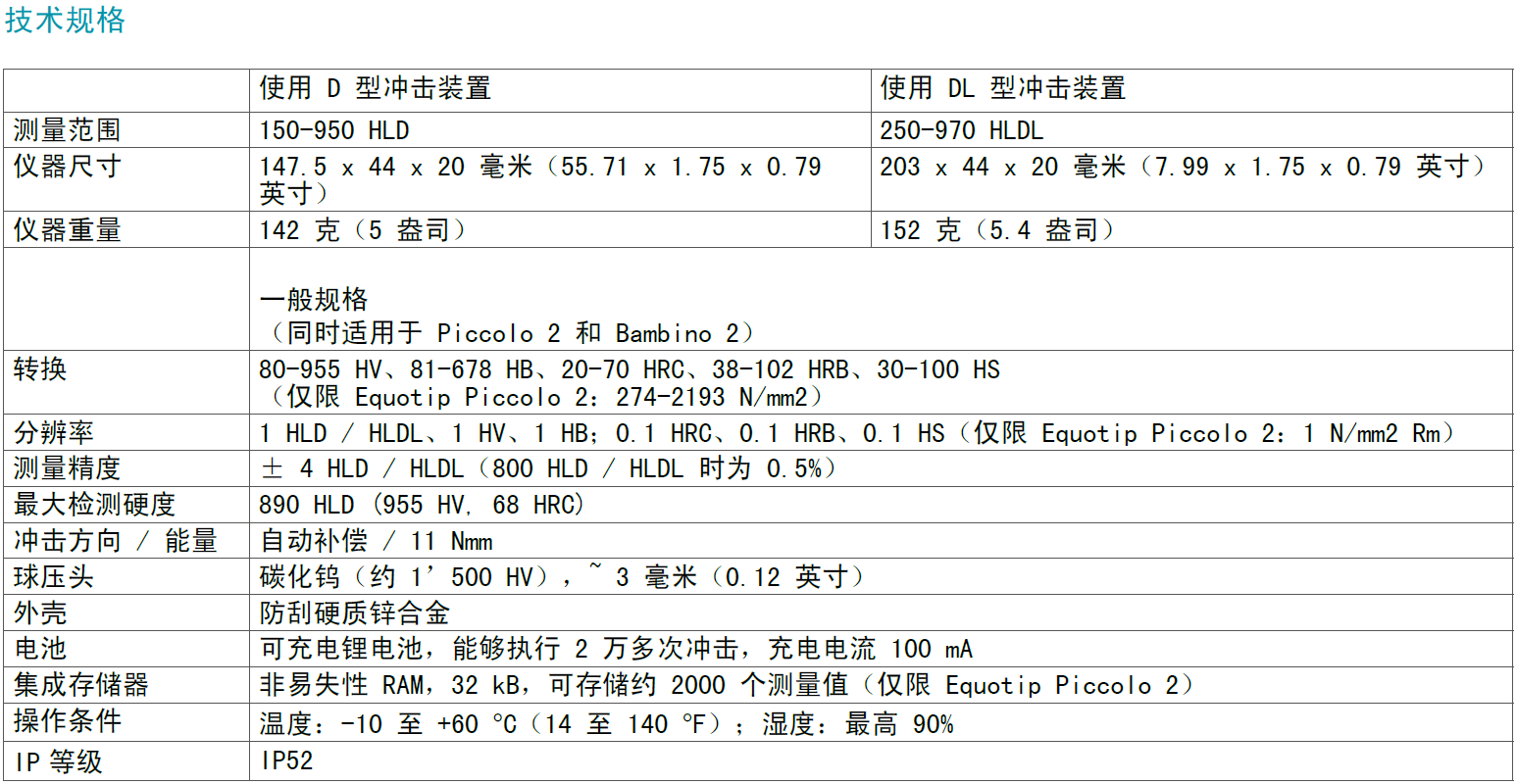

測量范圍	150 - 950 HL		拋光的對象	x
測量精度	± 4 HL（800 HL 時為 0.5%）		不宜接觸	帶有沖擊裝置 Leeb DL
			細小的對象（＜5mm）	x
			熱處理表面	√
			其他應用	適合物聯網 (IoT) 和工業 4.0 環境 法蘭, 發動機組, 軸, 齒輪, 起落架, 紙卷檢測, 線圈, 鋼筋, 管道與熱處理

標準化
標準
● ASTM A 956 ● ASTM E 140 ● ASTM A 370 ● ISO 16859 ● DIN 50156 ● GB/T 17394 ● JB/T 9378
準則
● ASME CRTD-91 ● DGZfP 準則 MC 1 ● VDI / VDE 準則 2616 文件 1 ● Nordtest 技術報告 424-1, 424-2, 424-3
配件
測量配件

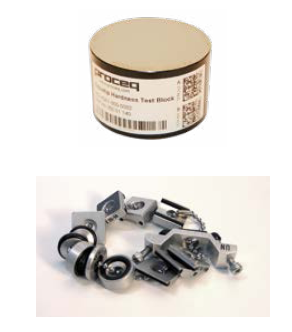

● Equotip Piccolo 2/Bambino 2 DL 附件包 (352 95 021) ● 支撐環組件 (353 03 000) ● 適用于 D/DC/D+15/C/E/S 的支撐環組（12 件裝）
驗證工具
Equotip 測試塊 D/DC，~775 HLD / ~56 HRC，Proceq 出廠校準 (357 13 100)

 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈

快速操作

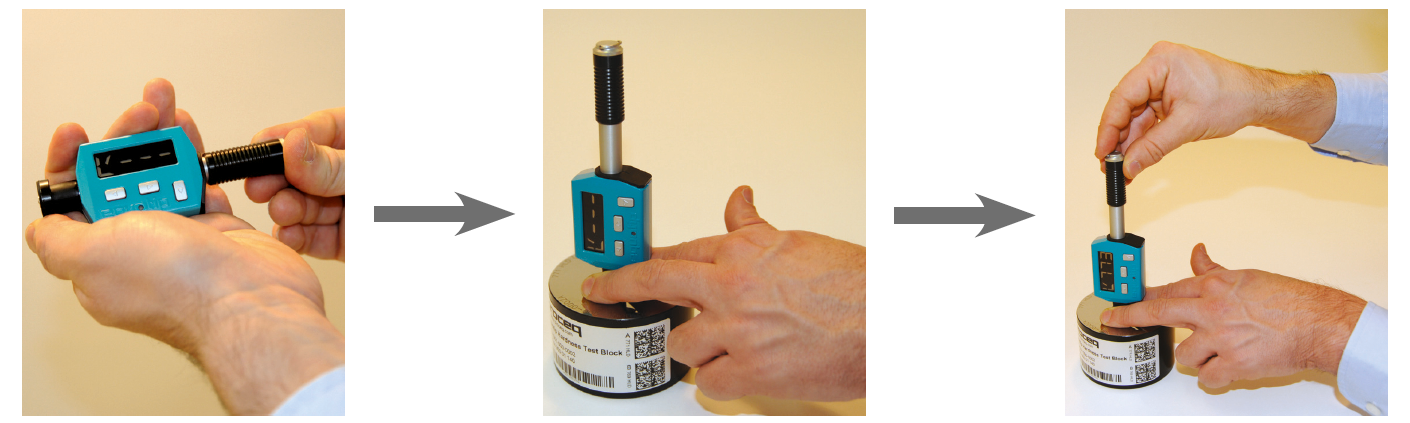

1. 加載 將加載管從一邊滑動到另一邊，以加載儀器。	2.放置   將儀器的支撐環緊貼樣品表面放置。	3.放置   將加載管滑動一小段距離以引發沖擊。

Piccolo 2 和 Bambino 2 的區別

Equotip Piccolo 2 和 Bambino 2 都適用于在現場檢測金屬硬度，且檢測壓痕盡可能小?？煽康脑O(shè)計和大顯示屏允許用戶在可見性很低的粉塵工作環境中使用。兩種產品還能夠以所有常用標度顯示金屬硬度。
Piccolo 2 的功能除與 Bambino 2 相同外，還具有下列更多功能：
1) 用戶定義的硬度轉換

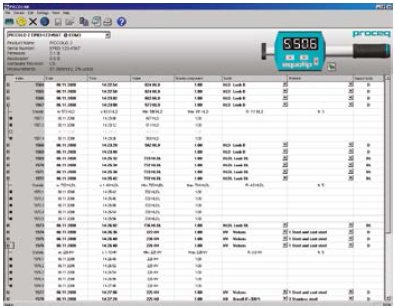

2) 具有下列應用的 Piccolink 軟件：
   a) 系統化實時監測硬度

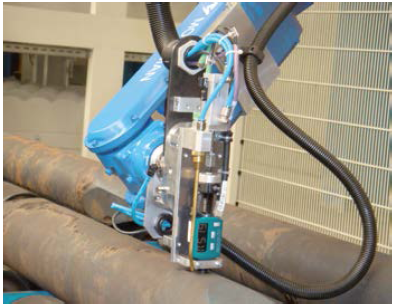

   b) 在連續生產過程中自動測試
   c) 評估和處理測量數據
   d) 遙控 Piccolo 2 設置

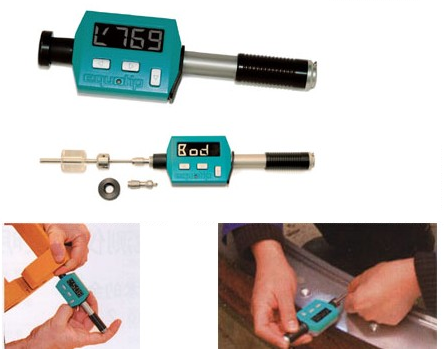

Equotip Piccolo 2 和 Bambino 2 附帶有 D 型沖擊裝置。此沖擊裝置可與可選的 DL 沖擊裝置互換，對于受限區域中的測量非常有用。

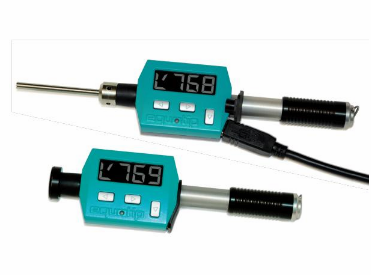

Equotip Piccolo 2	Equotip Bambino 2	Piccolink 軟件
