KSCAN-Magic復合式手持3D掃描儀在風電行星架檢測與維修的作用

風能作為目前非常有開發前景的可再生能源，資源非常豐富，且技術也更加成熟，所以如何高效地利用風能也是大家非常關注的話題。

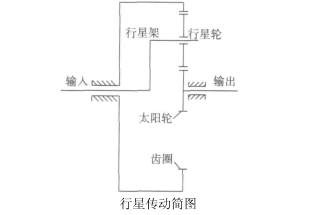

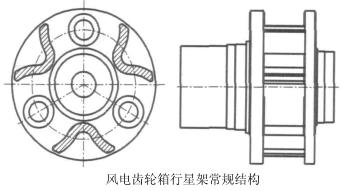

在風電機組中，風電增速箱是里面的重要部件，安裝在一個狹小的機艙內。它本身的體積和質量對機艙、塔架、基礎、機組風載和安裝維修等都有重要影響。大型的風電齒輪箱均采用行星傳動，是典型的低速、重載、變轉矩和增速傳動。在齒輪箱的故障率中行星傳動的故障率約占40%，是風電齒輪箱中非常容易出故障的一級傳動。風電增速齒輪箱通過行星架輸入風輪葉片傳來的轉矩。由于行星架結構復雜，承受力矩很大，質量尺寸也較大，所以它的變形對行星級的內外嚙合齒輪傳動的質量和可靠性有很大的影響。所以對于對風電行星架的及時維修非常重要。

思看對于“風電行星架”維修的解決方案如下（如何利用3D掃描儀進行掃描檢測來分析、制造風電行星架替換件）：

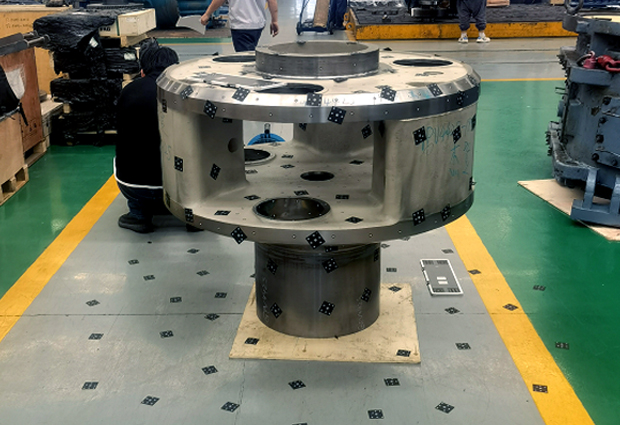

風電行星架底節直徑超１米、重量在1噸以上。風電行星架構件種類多、批量少，一旦出現問題，需要聯系原廠進行零部件問題的查證和反饋。替換件的制造從毛胚件到防氧化處理，漫長的生產加工和排隊等候，往往要耗時近3個月的時間，大大影響了風力發電廠的正常運作。
為了可以在短期內完成維修作業的需求，思看科技通過復合式手持3D掃描儀KSCAN-Magic為核心，通過掃描獲取風電行星架的三維幾何坐標數據，補齊構件的失效部位，優化CAD模型，幫助客戶配制定制化替換件。

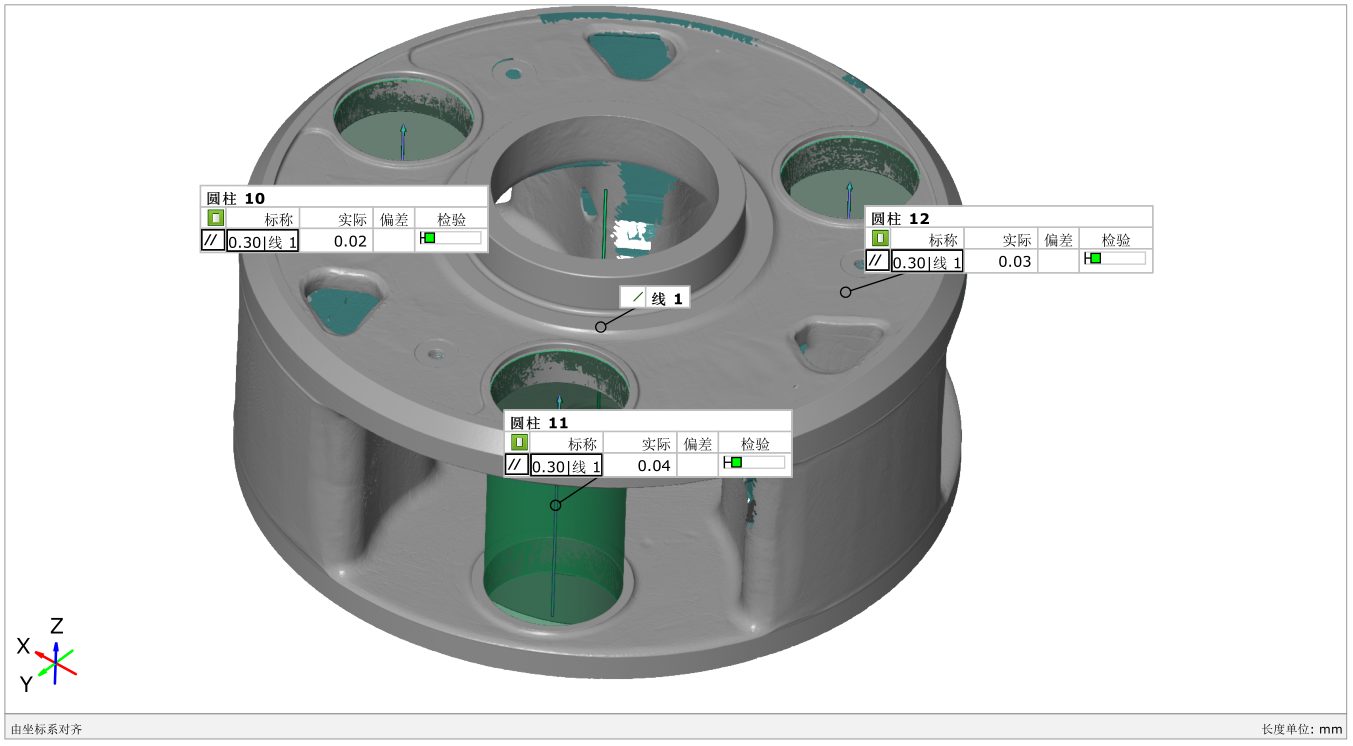

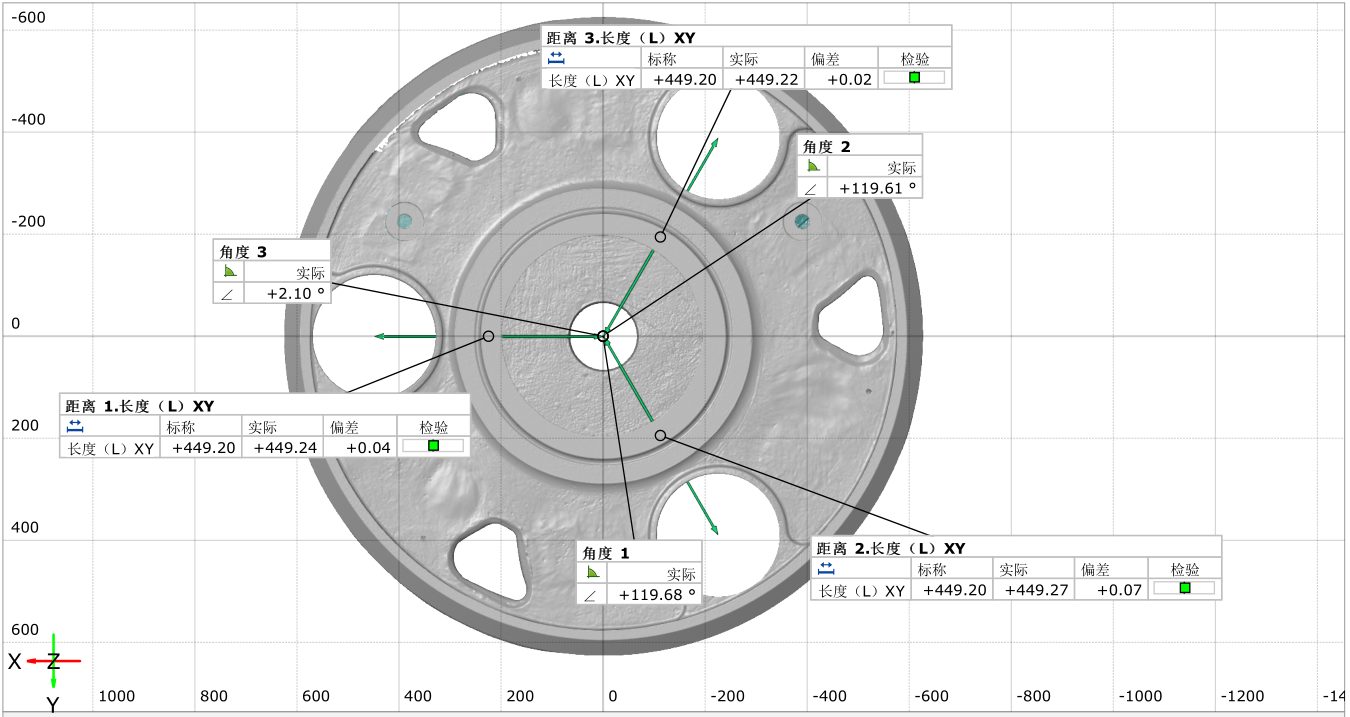

KSCAN-Magic內置全局?jǐn)z影，智能邊界探測，適用于大型工件的高精度掃描。KSCAN-Magic對環境的溫度和濕度沒有特殊要求，在現場即可開展測量，其小巧便攜的外形也擺脫了運輸行星架的麻煩。Magic的超大拍攝面幅和景深，在測量長達1m的風電行星架時擁有出色表現，體積精度高達0.02mm/m。MAGIC單束藍色激光線掃描，精準快速獲取內部深腔部位的三維數據?？蛻舾鶕?jù)需求進行反向測量，測量了行星架的孔位直徑、距離、位置度、同軸度、軸心線的平行度，掃描結果如下所示：

在獲得了完整的三維數據后，可以一鍵導出網格文件并快速建立坐標系。隨后，通過KSCAN-Magic的配套軟件，按照曲率變化分割區域，并將分割后的三維數據在CAD系統中做表面模型的對比。此外，還可以通過截面創建、曲線提取等諸多特征提取方式，對產品進行了再優化。隨即開展了后續行星架替換件的加工制造，整個周期縮短至1個月內，大大提升了生產效率和經濟效益。

---

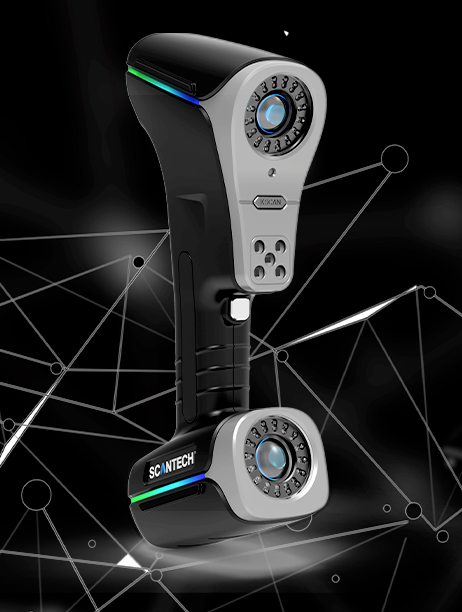

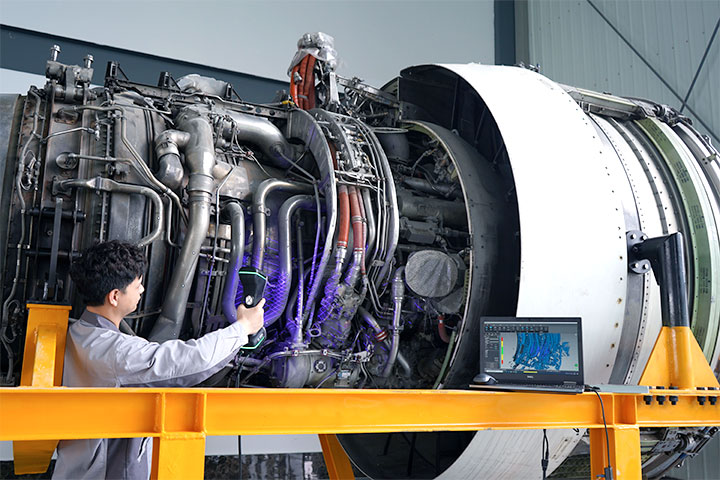

KSCAN-Magic系列 產品特點：

技術過硬，強悍出擊 采用特別的紅外激光掃描技術，超大范圍工作模式，掃描面幅可達1440 mm x 860 mm，高精度大面幅掃描不費吹灰之力。 高效暢快，隨心操控 可基于不同場景應用需求，自由切換五種測量模式，工作效率急劇提升。 纖毫畢現，洞悉一切 超精細掃描模式下，能精準獲取復雜物體表面完整數據，*高分辨率為0.010 mm，輕松捕捉每一個細節之處。
	單線掃描，不遺漏每處細節 單束藍色激光線掃描，可精準快速獲取深孔及死角位置的三維數據。 精密計量，無損檢測 掃描精度0.020 mm，體積精度0.030 mm/m，可為航空航天領域提供超高精度無損檢測。
