45MG超聲測厚儀的標準功能

奧林巴斯45MG超聲測厚儀在使用基本配置時，是一款易懂易學、操作簡便的測厚儀，操作人員經過很基本的培訓，就可完成很常用的測厚應用。不過，45MG儀器添加了可選軟件選項和探頭后，就會變成一款很高等的測厚儀，可以進行典型的初級儀器不能完成的應用。此外，大多數選項可以在購買儀器時分別購買，或在日后需要時購買。 ● 與所有Olympus雙晶探頭兼容，45MG可對內部腐蝕的金屬的厚度進行測量 ● Min值/Max值模式 ● 兩個報警模式 ● 差值模式 ● 時基B掃描 ● 縮減率 ● 增益調整（標準、高、低） ● 密碼式儀器鎖定

45MG超聲測厚儀抵御惡劣環境的能力		45MG簡便操作的設計理念

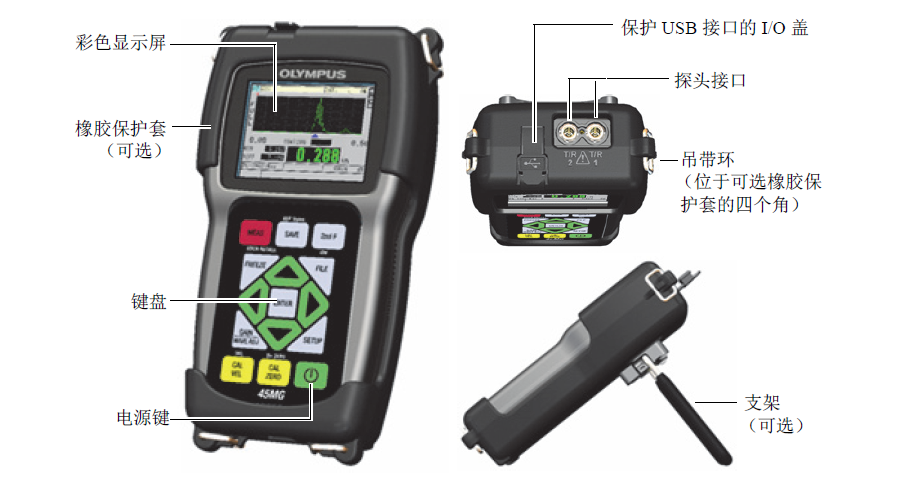

? 超聲測厚儀，堅固耐用，設計符合IP67標準。 ? 爆炸性氣氛：可在防火協會規范（NFPA 70）500節I級2分段D組規定的爆炸性氣氛環境中操作，并且通過了美軍標準MIL-STD-810G方法511.4程序I中規定的測試。 ? 防撞擊測試：通過了美軍標準MIL-STD-810G方法516.5程序I中規定的測試，每軸6個循環，15 g，11 msec半弦波。 ? 防振動測試：通過了美軍標準MIL-STD-810G方法514.5程序I附錄C圖6中的測試，一般暴露：每軸1小時。 ? 45MG具有寬泛的操作溫度范圍 ? 可選的帶有支架的橡膠保護套		? 可只用右手或左手操作的簡潔的鍵區 ? 可直接訪問大多數功能的簡便易行的操作界面 ? 超聲測厚儀，使用內置microSD存儲卡和可插拔microSD存儲卡的存儲方式 ? USB通訊端口 ? 該超聲測厚儀可存儲475000個厚度讀數或20000個波形的可選字母數字式數據記錄器 ? 默認或自定義單晶探頭設置（可選） ? 密碼保護方式的儀器鎖定 ? 彩色透反QVGA顯示，帶有室內和室外顏色設置，具有很好的清晰度

45MG超聲測厚儀標準配置

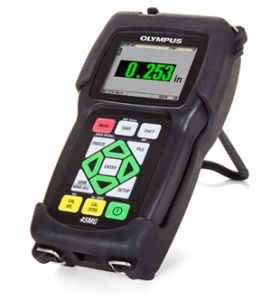

● 45MG數字式超聲測厚儀
● AA堿性電池
● 2階試塊和耦合劑
● USB線纜
● 用戶手冊，存于CD盤上
● 測量功能：Min值/Max值模式、兩個報警模式、差值模式、B掃描、縮減率、可編程的鎖定功能

超聲測厚儀軟件選項

45MG-SE (U8147022)：單晶選項，使用頻率范圍為2.25 MHz～30 MHz的單晶探頭
45MG-HP (U8147023)：單晶高穿透選項，使用頻率范圍為0.5 MHz～30 MHz的單晶探頭
45MG-EETC (U8147021)：回波到回波和穿透涂層
45MG-WF (U8147019)：波形選項
45MG-DL (U8147020)：內置數據記錄器，包含GageView接口程序

45MG測厚選購附件

MICROSSD-ADP-2GB (U8779307)：2 GB外置microSD存儲卡
45MG-RPC (U8779676)： 帶支架的橡膠保護套

45MG測厚儀提供需密碼激活的5個軟件選項，從而躋身于工業領域中用途廣泛的測厚儀行列。

回波到回波/穿透涂層
單晶
單晶高穿透
數據記錄器
帶有波形調整功能的實時A掃描

45MG超聲波測厚儀技術規格參數表

測量 > 雙晶探頭測量模式	從激勵脈沖后的精確延遲到第一個回波之間的時間間隔。
測量 > 自動回波到回波（可選）	在兩個連續底面回波之間的時間間隔，不計漆層或涂層的厚度。
測量 > 穿透涂層測量 （可選）	利用單個底面回波，測量金屬的實際厚度和涂層厚度（使用D7906-SM和D7906探頭）
測量 > 單晶探頭測量模式（可選）	模式1：激勵脈沖與第一個底面回波之間的時間間隔。 模式2：延遲塊回波與第一個底面回波之間的時間間隔（使用延遲塊或水浸式探頭） 模式3：在激勵脈沖之后，位于第一個表面回波后的相鄰底面回波之間的時間間隔（使用延遲塊探頭或水浸式探頭）。
測量 > 厚度范圍	0.080 mm～635 mm（0.003 in.～25.0 in.）視材料、探頭、表面條件、溫度和所選配置而定（要測量最全的范圍需要使用單晶選項）
測量 > 材料聲速范圍	0.508 mm/μs～18.699 mm/μs（0.020 in./μs～0.7362 in./μs）
測量 > 分辨率（可選擇）	低分辨率：0.1毫米（0.01英寸） 標準分辨率：0.01毫米（0.001英寸） 單晶選項：0.001毫米（0.0001英寸）
測量 > 探頭頻率范圍	標準：2.25 MHz～30 MHz（-3 dB）高穿透（單晶選項）：0.50 MHz～30 MHz（-3 dB）
一般規格 > 操作溫度范圍	-10 °C～50 °C（14 °F～122 °F）
一般規格 > 鍵盤	密封、以色彩區分功能的鍵盤，帶有觸感及聲音反饋
一般規格 > 機殼	防撞擊、防水、裝有密封墊的機殼，機殼上的接口密封。設計符合IP67標準。
一般規格 > 外型尺寸（寬 x 高 x 厚）	總體尺寸：91.1 mm x 162 mm x 41.1 mm
一般規格 > 重量	430.9克
一般規格 > 電源	3節AA電池/USB電源供應
一般規格 > 電池工作時間	3節AA堿性電池：20到21小時 3節AA鎳氫電池：22到23小時 3節AA鋰離子電池：35到36小時
一般規格 > 標準	設計符合EN15317標準
顯示 > 彩色透反QVGA顯示	液晶顯示，顯示屏尺寸：54.61毫米 x 41.15毫米
顯示 > 檢波	全波、RF波、正半波、負半波（波形選項）
輸入/輸出 > USB	2.0從接口
輸入/輸出 > 存儲卡	最大容量：2 GB可插拔microSD存儲卡
內置數據記錄器（可選） > 數據記錄器	45MG通過USB或microSD卡識別、存儲、調用、清除及傳輸厚度讀數、波形圖像和儀器配置信息。
內置數據記錄器（可選） > 容量	475000個厚度測量讀數，或20000個帶厚度值的波形
內置數據記錄器（可選） > 文件名稱和ID編碼	32位字符的文件名，20位字符的字母數字位碼
內置數據記錄器（可選） > 文件結構	6個標準的或自定義的用于特定應用的文件結構
內置數據記錄器（可選） > 報告	機載報告總結了數據統計和最小值/最大值
