測球材料特性
測針類型	材料	等級	球度	結構	成分	純度	密度	硬度	抗壓強度	彎曲強度	斷裂韌度
			（μm）	﹣	（wt%）	(%)	(g/cm3)	HV	(MPa)	(MPa)	(MN/M3/2)
Al?O?紅寶石測球	人造紅寶石單晶體	5級*	0.13	單晶	99%Al?O?	99.90	3.90	1800	2100	390	1
氮化硅測球	硬質模壓Si?N?	5級*	0.13	多晶	Si?N?	90	3.0-3.2	1600	3000	1000	6
氧化鋯測球	燒結ZrO?	5級*	0.13	多晶	ZrO?	90-95	6.05	1200	2000	700-1100	10
氧化鋁空心測球	陶瓷Al?O?	﹣	1	多晶	Al?O?	99.80	3.8-3.9	1570	﹣	﹣	﹣
銀質鋼盤形測針	銀質鋼	﹣	1	﹣	﹣	﹣	8	450	﹣	﹣	﹣
銀質鋼簡易柱形測針	銀質鋼	﹣	圓度4μm	﹣	﹣	﹣	8	200	﹣	﹣	﹣
紅寶石柱形測針	人造紅寶石	測球5級*	測球的球度：0.13 同心度：測球/柱形4μm	單晶	99%Al?O?	99.90	3.90	1800	2100	390	1
碳化鎢柱形測針	碳化鎢	﹣	+20μm端頭半徑	﹣	92-93.5%WC 6.5-8%CO	14.8	14.95	1550	6000	﹣	﹣
銀質鋼尖測針	銀質鋼	﹣	錐角30°	﹣	﹣	﹣	8	300	﹣	﹣	﹣
碳化鎢測針	碳化鎢	﹣	錐角30°	﹣	92-93.5%WC 6.5-8%CO	99.90	15	1550	6000	﹣	﹣
氧化鋁空心測球	鋁合金6082-T6	﹣	30μm	﹣	95.2-98.3%Al	﹣	2.7	95	﹣	﹣	﹣

*參考DIN-5401、ISO3290及AFBMA 3290測球等級標準
*可應客戶要求提供3級球度測球

測桿材料特性
材料	25℃時的膨脹系數
不銹鋼	16x10??／℃
碳化鎢	5x10??／℃
陶瓷	8.1x10??／℃
碳纖維	-0.4x10??／℃

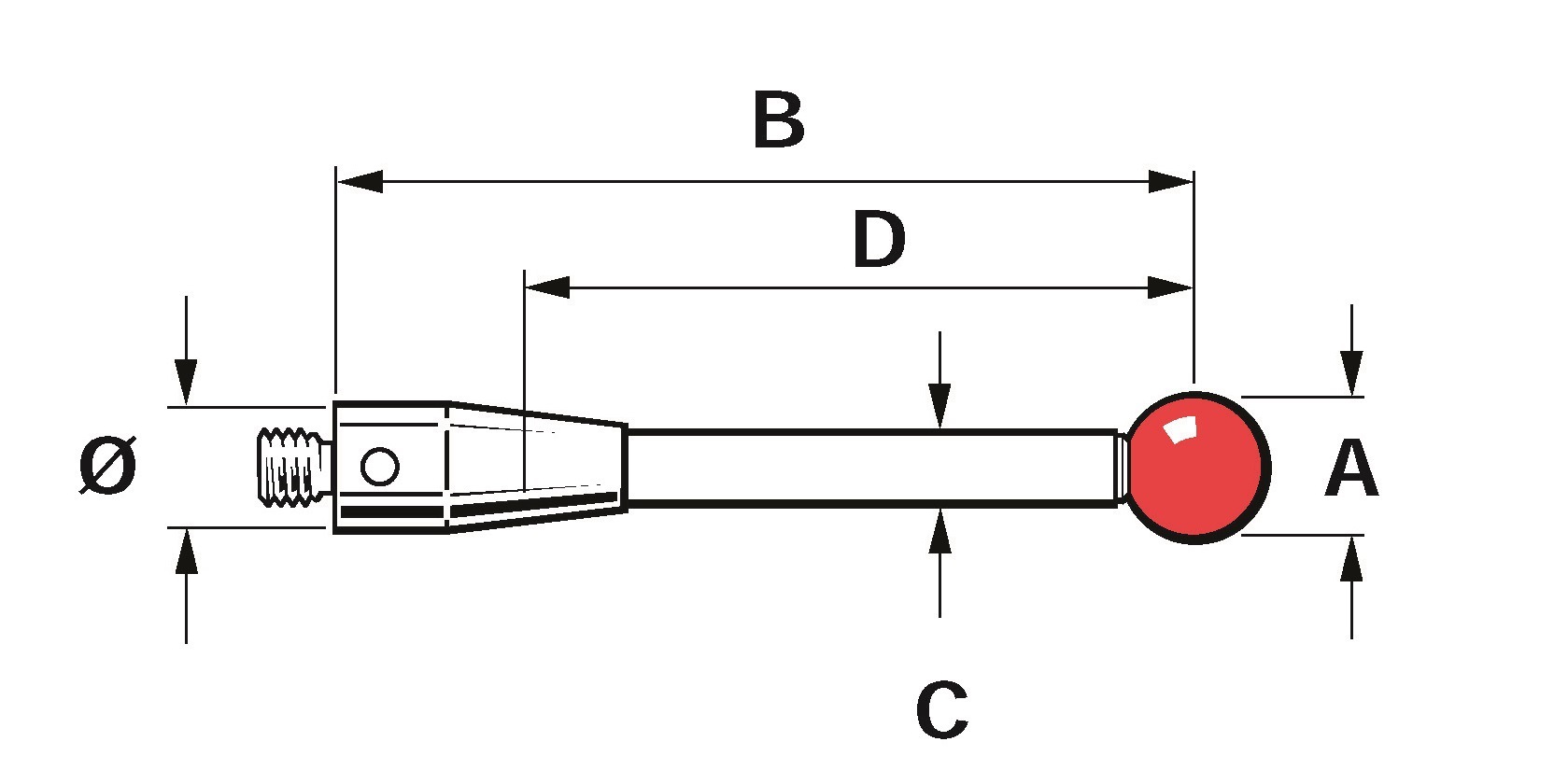

鈦	9.2x10??／℃	A 測球直徑	φ M2=3mm
紅寶石	4.5x10??／℃	B 總長度	φ M3=4mm
氮化硅	3.2x10??／℃	C 測桿直徑	φ M4=7mm
氧化鋯	10.5x10??／℃	D 有效工作長度	φ M5=10mm

有關選擇測針的重要意義

● 選用的測球直徑要盡量大；
● 選用的測針要盡量短；
● 盡量減少連接點；
● 針對每一個待測特征對測針進行優化。盡管測針很簡單，但他可能對坐標測量機的總體精度產生重大影響；
● 如果因?yàn)楦鼡Q麻煩或價格昂貴等因素而使用不合適的測針，會使對坐標測量機的初始投資大打折扣；
● 采用長測針進行所有測量任務可能是個簡單的辦法，但是用它來測量零件的所有特征會對測量精度造成不必要的損失。
