泰勒S100系列粗糙度儀基本操作展示

概要

泰勒霍普森Surtronic S100系列粗糙度儀操作十分簡單，只需按一下測量按鈕，幾秒鐘后屏幕上就會顯示包括詳細的輪廓曲線圖在內的一套完整的可溯源的測量結果，還能通過可選打印機自動打印結果。

? 基本概述：

開啟/關閉 - 按住3秒鐘

測量 - 按?。?秒鐘

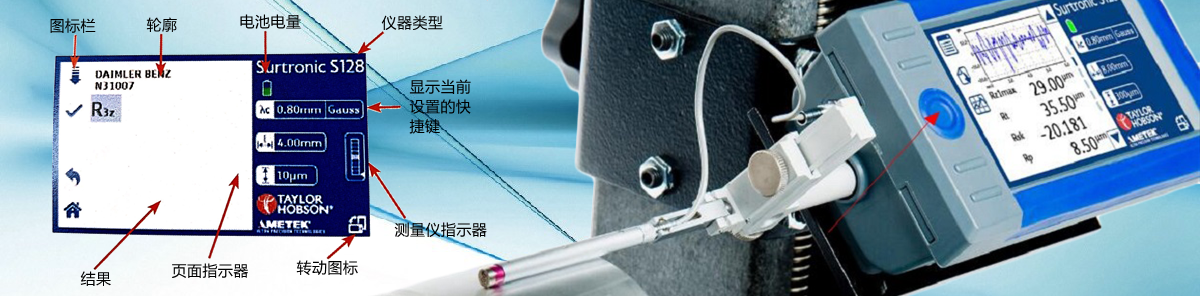

泰勒S100系列粗糙度儀外觀及顯示界面

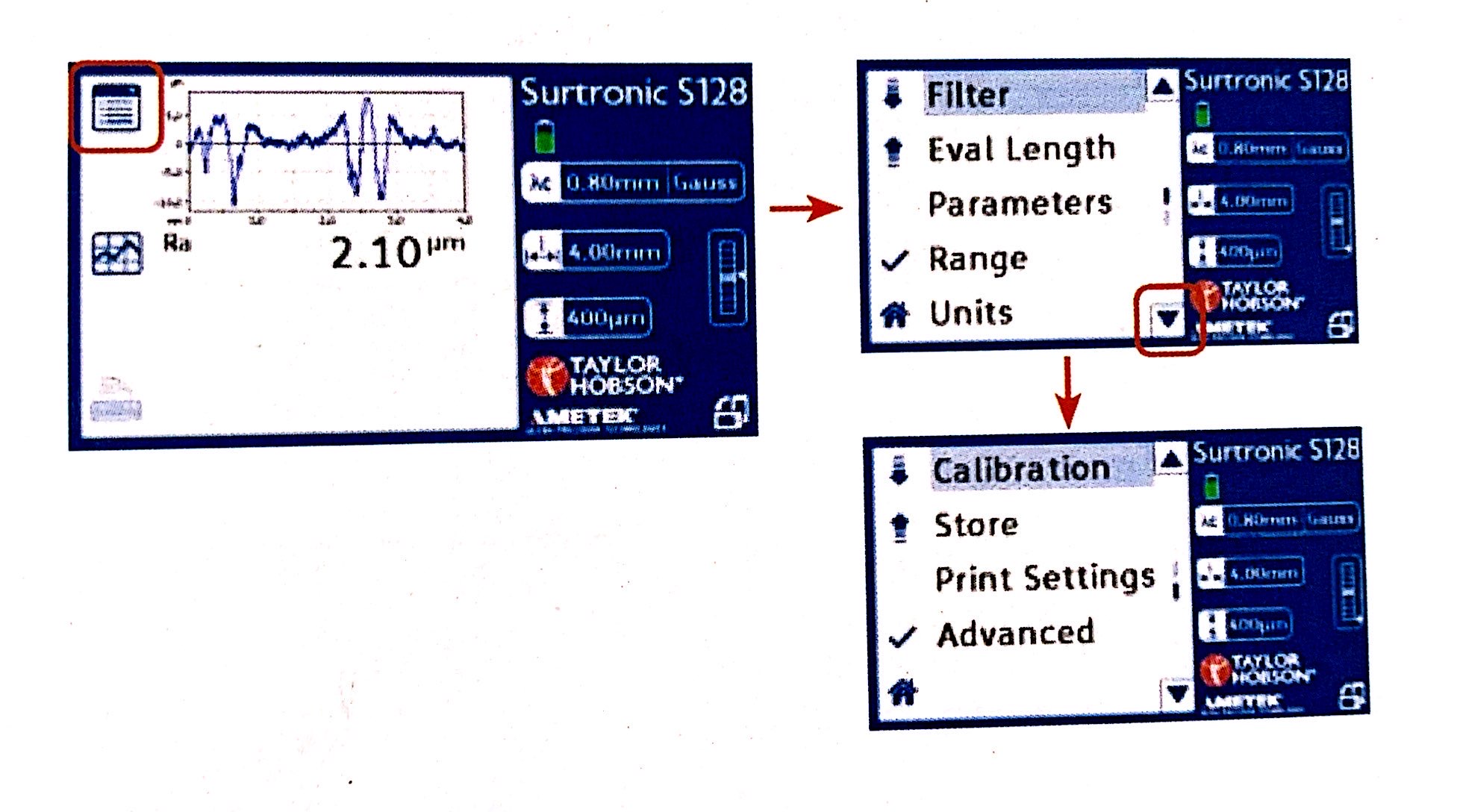

1.點擊左上角的菜單圖標
2.點擊下箭頭向下滾動查看菜單

點擊箭頭圖標下移到列表中的下一項
點擊對勾圖標確認選擇或數據輸出
點擊返回圖標以返回上一個屏幕
點擊主頁圖標以返回主屏幕

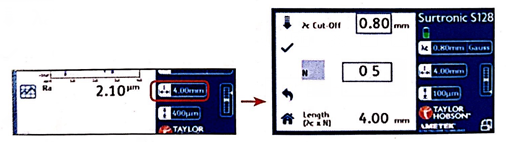

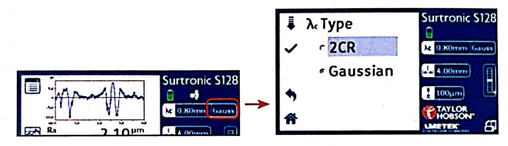

? λc截止長度點擊λc截止長度圖標以編輯長度	? 濾波器λc類型點擊“濾波器”圖標以編輯類型

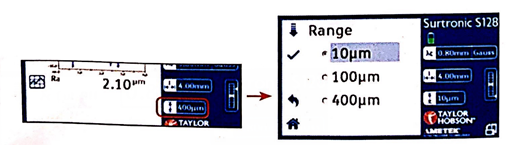

? 測定長度點擊“測量”圖標以編輯長度	? 量程點擊量程圖標以編輯量程

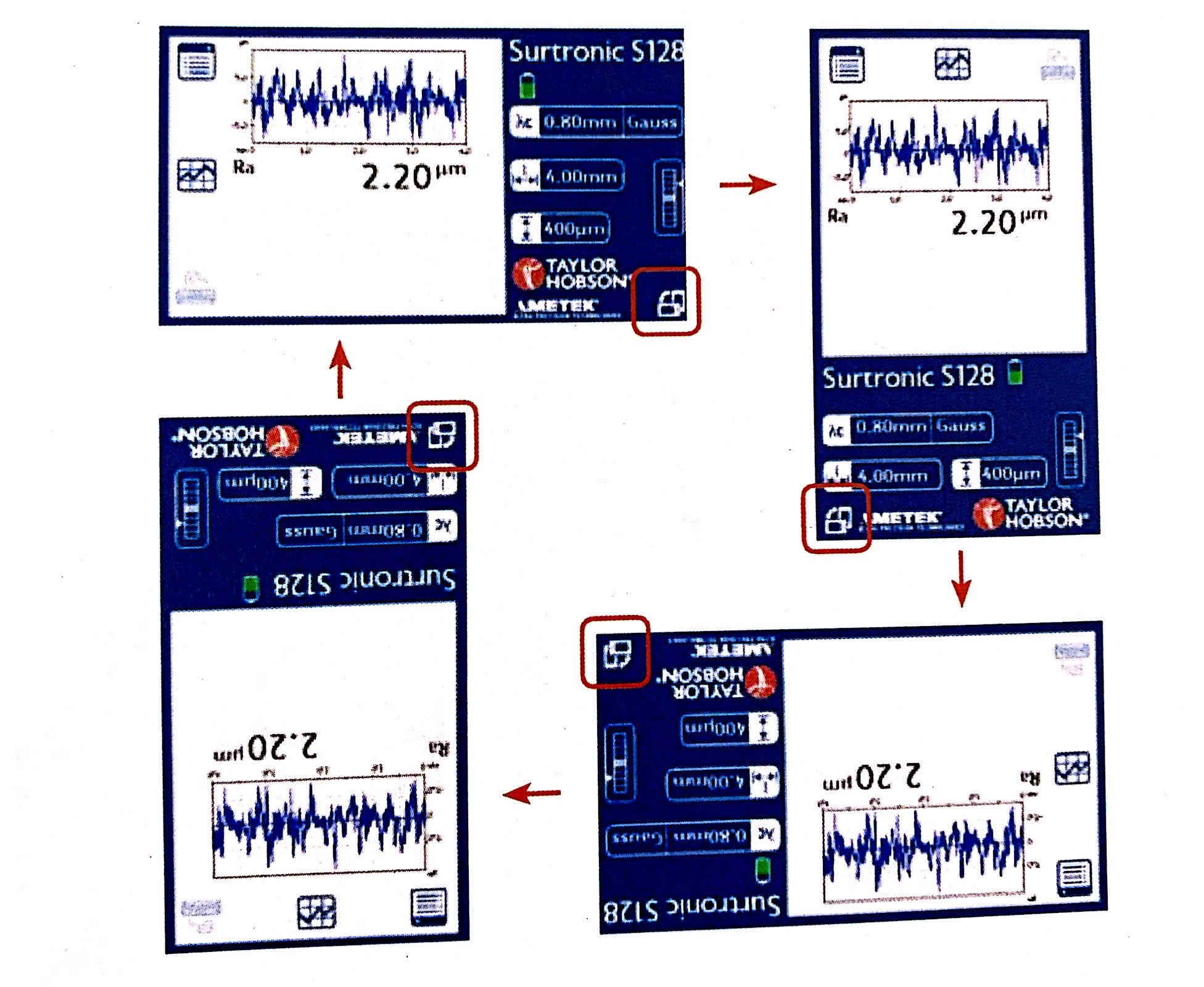

點擊轉動圖標以朝著4個方向在橫向和縱向模式之間旋轉屏幕

泰勒粗糙度儀顯示屏幕可旋轉

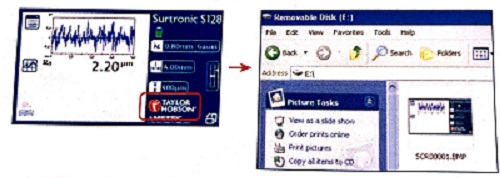

1. 點擊“Taylor Hobson”圖標可拍攝設備屏幕當前顯示的內容截圖
2. 要使用此功能，必須連接外部USB或存儲設備。屏幕截圖圖像會自動保存在此外部設備中

? 圖形

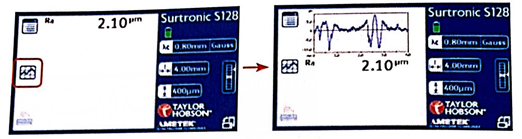

點擊屏幕左側的“圖形”圖標，切換顯示測量圖
? 電池

此圖標表示Surtronic S系列當前的電池電量	此圖標表示Surtronic S100系列電池正在充電
? 存儲
內部存儲此圖標表示已激活將測量數據保存到裝置的內部存儲的模式
外部存儲此圖標表示已激活將測量數據保存到外部存儲設備（如USB閃存盤）的模式

如需更詳細操作指導，請直接聯系上海量博相關技術或售后服務工程師。
